Analog Devices Inc. ADL8105-EVALZ评估板

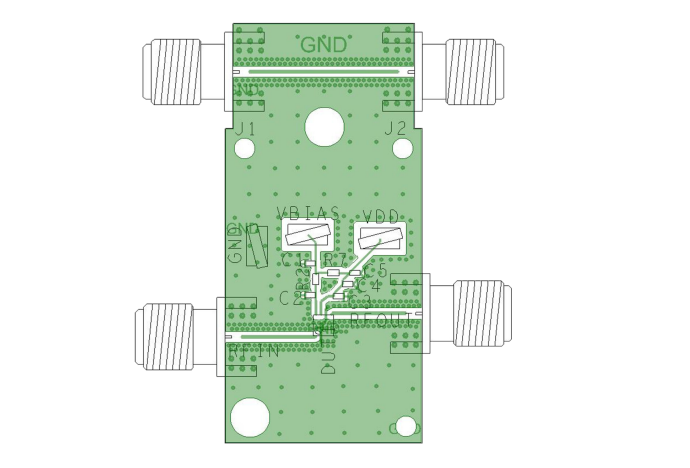

Analog Devices Inc. ADL8105-EVALZ评估板是一款4层印刷电路板 (PCB)，由10mil厚Rogers 4350B和Isola 370HR铜包覆制成，标称厚度为62mils。ADL8105-EVALZ具有RFIN和RFOUT端口，装配了2.9mm母头同轴连接器，相应射频迹线具有50Ω特性阻抗。ADL8105-EVALZ提供适合在ADL8105的-40°C至+85°C完整工作温度范围内使用的元件。

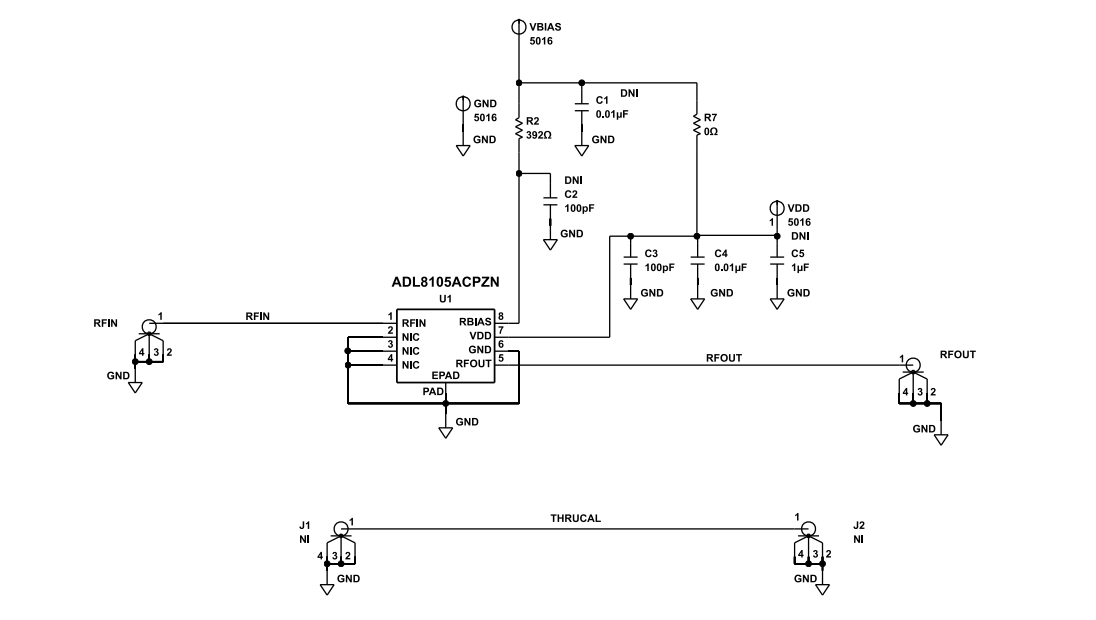

ADI ADL8105-EVALZ评估板通过J1和J2连接器之间的直通校准路径校准跟踪损耗。J1和J2需要装配射频连接器，以通过校准路径使用它们。SMT测试点连接器（GND和VDD）支持访问ADL8105-EVALZ接地路径和VDD引脚。

ADL8105-EVALZ电源去耦电容器显示用于表征和鉴定器件的配置。
