Analog Devices Inc. ADL8106低噪声放大器

Analog Devices Inc. ADL8106低噪声放大器是砷化镓 (GaAs)、假晶高电子迁移率晶体管 (pHEMT)、单片微波集成电路 (MMIC)、宽带低噪声放大器。ADL8106集成了通常所需的所有外部无源元件，可搭配小尺寸、紧凑的印刷电路板 (PCB) 使用。ADL8106的工作频率范围为18GHz至54GHz，增益为21.5dB。该器件的1dB压缩 (OP1dB) 输出功率为14.5dBm，典型输出三阶交调截点 (OIP3) 为21.5dBm（30GHz至44GHz时）。

ADI ADL8106低噪声放大器在3V电源电压 (VDDx) 下需要120mA电流。ADL8106采用5.00mm x 5.00mm、24端子芯片阵列小外形，采用无引线腔 (LGA_CAV) 封装。

特性

  • 集成电源电容器和偏置电感器
  • 集成交流耦合电容器
  • 增益：21.5dB（典型值，30GHz至44GHz时）
  • 输入回波损耗：12.5dB（典型值，30GHz至44GHz时）
  • 输出回波损耗：19dB（典型值，30GHz至44GHz时）
  • OP1dB：14.5dB（典型值，30GHz至44GHz时）
  • PSAT：19dBm（典型值，30GHz至44GHz时）
  • OIP3：21.5dBm（典型值，30GHz至44GHz时）
  • 噪声系数：3.5dB（典型值，30GHz至44GHz时）
  • 电源电压：3V（典型值，120mA时）
  • 50Ω匹配输入和输出
  • 24引脚、5.00mm x 5.00mm、芯片阵列小外形无引线腔 [LGA_CAV]

应用

  • 测试仪器
  • 军事和太空

框图

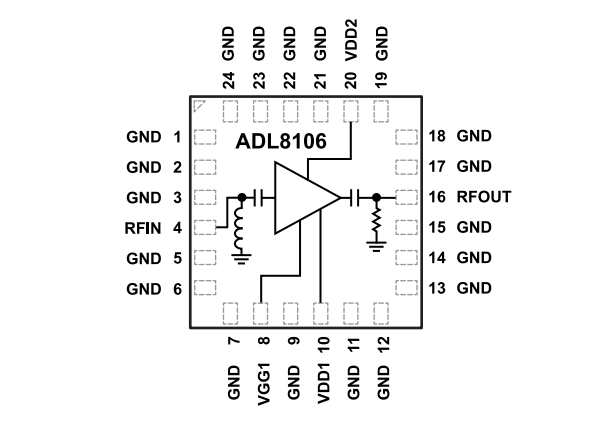

框图 - Analog Devices Inc. ADL8106低噪声放大器
