Analog Devices Inc. ADL8108-EVALZ评估板（用于ADL8108）

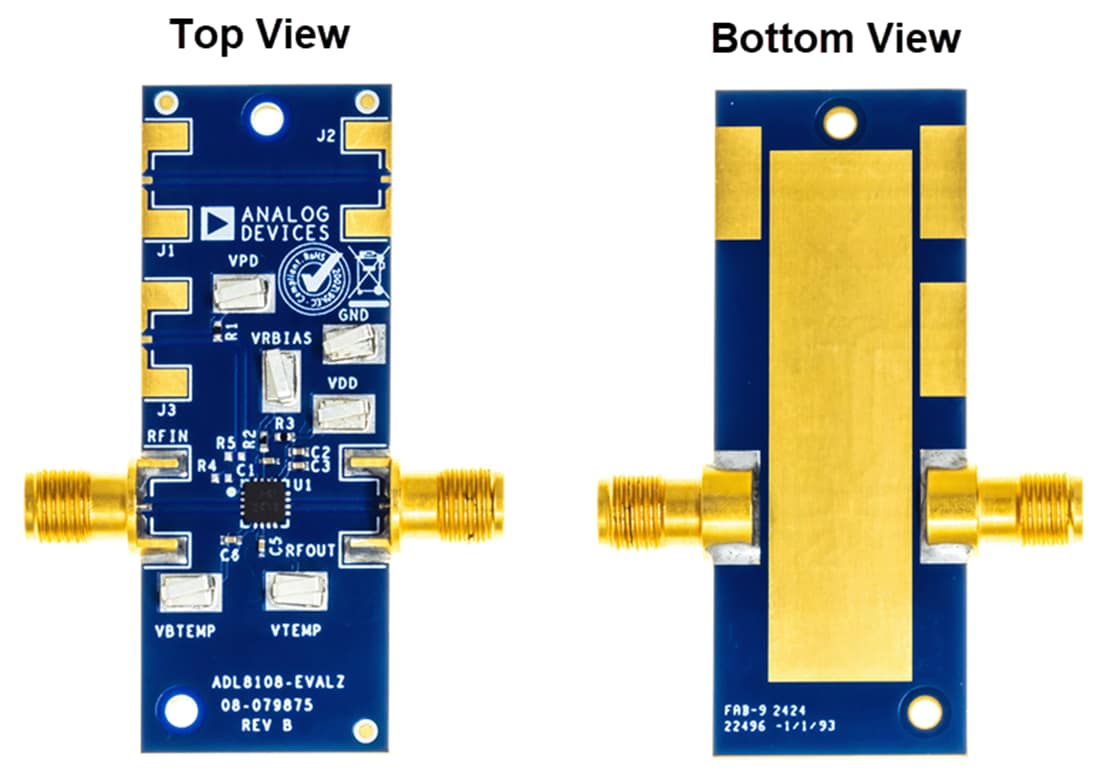

Analog Devices ADL8108-EVALZ评估板（用于ADL8108）是一块采用0.25mm（10密尔）厚Rogers 4350B和Isola 370HR的覆铜标称厚度为1.57mm（62密尔）的四层印刷电路板 (PCB)。ADL8108-EVALZ上的RF_IN 和RF_OUT 端口装有2.92mm母同轴连接器，其对应的RF迹线具有50Ω的特性阻抗。Analog Devices ADL8108-EVALZ评估板上装有适用于ADL8108整个-40°C至+85°C工作温度范围的组件。J1和J2连接器之间提供完整的校准路径，用于校准电路板迹线损耗。J1和J2必须装配射频连接器，以通过校准路径使用它们。
