Analog Devices Inc. ADL8112-EVALZ 评估板

Analog Devices ADL8112-EVALZ评估板提供的元件非常适合用于在ADL8112的-40°C至+85°C整个工作温度范围内使用。ADL8112 10MHz至26.5GHz放大器是带旁路开关的低噪声放大器（LNA）。4-layer印刷电路板（PCB）由10mil厚Rogers 4350B和伊索拉370HR铜包覆制成，标称厚度为62mils。此外，ADL8112-EVALZ上的_RFIN 和_RFOUT端口装配了2.92mm母头同轴连接器，附加射频迹线具有50Ω特性阻抗。

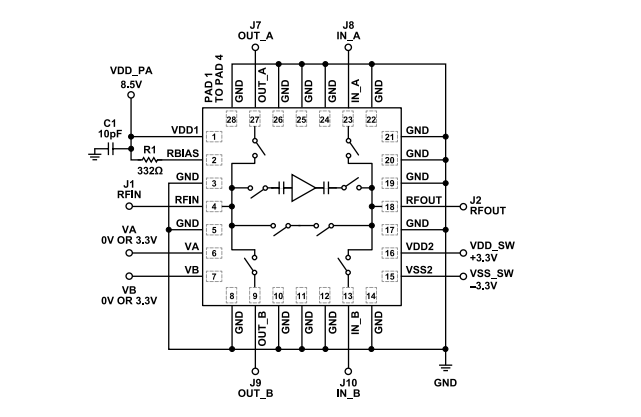

通过表面贴装技术 (sMT) 测试点连接器、VDD _ PA、GND、VDD _ SW、VSS _ SW、VA和VB访问ADI ADL8112-EVALZ电源和数字控制引脚。

ADL8112-EVALZ上的射频迹线是50Ω、接地、共面波导。封装接地引线和裸露焊盘直接连接到接地层。多个通孔连接顶部和底部接地层，侧重于接地焊盘下面的区域，为ADL8112-EVALZ提供足够的电气和热传导。
