Analog Devices Inc. ADL8120-EVALx 评估板

Analog Devices Inc.的 ADL8120-EVALx评估板是4层印刷电路板 (PCB)，采用0.254mm (10 mil) 厚的Isola 370HR覆铜材料制成，标称厚度为1.58mm (62 mil)。ADL8120-EVALZ和ADL8120-EVAL1Z用于评估ADL8120 30kHz至20GHz低噪声放大器。ADL8120-EVALZ的设计工作频率范围为10MHz至20GHz，而ADL8120-EVAL1Z的频率范围则扩展至30kHz，并且仍支持高达20GHz的工作频率。这些评估板上的RFIN和RFOUT端口均配备2.9mm母型同轴连接器，板上组件适用于-55°C至+125°C的全工作温度范围。

为了校准电路板的走线损耗，在J1和J2连接器之间提供了一个直通校准路径。J1和J2必须装配射频连接器，以通过校准路径使用它们。用户可通过表面贴装技术 (SMT) 测试点连接器GND和VDD访问ADL8120-EVALZ和ADL8120-EVAL1Z的地线和漏极电压。为了方便访问VRBIAS引脚，板上还提供了一个用于VRBIAS的辅助测试点。

ADI ADL8120-EVALZ和ADL8120-EVAL1Z上的RF走线为50Ω接地共面波导结构。封装接地引线和裸露焊盘可直接连接到接地层。通过多个通孔将顶部和底部的接地平面连接起来，特别是接地焊盘正下方区域，以提供足够的电气/热传导能力。ADL8120-EVALZ和ADL8120-EVAL1Z上的电源去耦电容器采用了与器件特性评估和性能验证相同的标准配置。

特性

  • 4层，Isola 370HR评估板
  • 频率范围
    • 10 MHz至20 GHz (ADL8120-EVALZ)
    • 30 kHz至20 GHz (ADL8120-EVAL1Z)
  • 末端装接型2.9 mm射频连接器
  • 直通校准路径（减少连接器）
  • 50Ω、接地、共面波导RF走线
  • 工作温度范围：-55 °C至+125 °C

应用

  • 电信
  • 仪器仪表
  • 雷达
  • 电子战

必要设备

  • 射频信号发生器
  • RF频谱分析仪
  • RF网络分析仪
  • 3.3 V、100 mA电源

资源

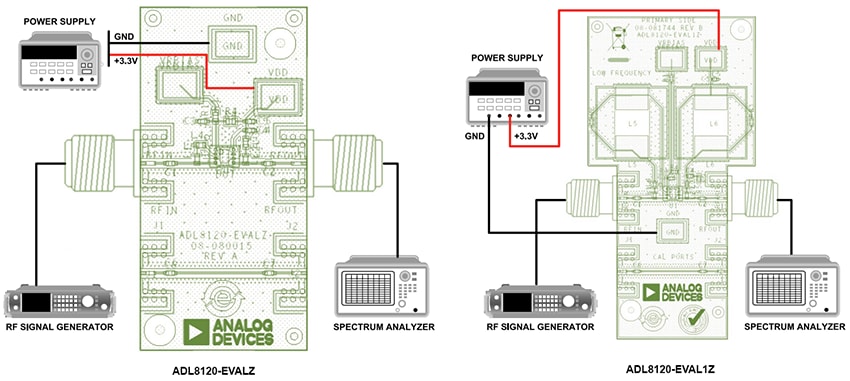

操作方框图

框图 - Analog Devices Inc. ADL8120-EVALx 评估板

概述

机械图纸 - Analog Devices Inc. ADL8120-EVALx 评估板
