该放大器采用单一3.3V电源供电(也支持5V),并集成了偏置电路、温度传感器和启用/禁用功能。这些功能简化了系统设计,并减少了对外部元器件的要求。ADL8124的额定工作温度范围为-55°C至+125°C,采用紧凑的2mm × 2mm、8引线LFCSP封装,具有出色的线性度、宽频性能和小巧占位尺寸,适用于空间受限的设计。
特性
- 3.3 V单一正电源,也支持5 V
- 可调55mA静态漏极电流(IDQ)
- RBIAS漏极电流调整引脚
- 集成温度传感器
- 集成启用和禁用功能
- 10GHz至17GHz时的典型增益为15dB
- 10GHz至17GHz范围内1dB压缩的典型输出功率 (OP1dB) 为15dBm
- 10GHz至17GHz范围内的典型输出二阶交调截点 (OIP2) 为43dBm
- 10GHz至17GHz范围内的典型输出三阶交调截点 (OIP3) 为29dBm
- 10GHz至17GHz的典型噪声系数为2.1dB
- 最大RF输入功率生存能力(RFIN)为28dBm
- +85°C时最大持续耗散功率为0.9W,+125°C时为0.46W
- 采用砷化镓 (GaAs),假晶高电子迁移率晶体管 (pHEMT) 工艺制造
- 热阻范围:86.1°C/W至108.5°C/W
- 1B级别ESD等级,±500V人体模型 (HBM),符合ANSI/ESDA/JEDEC JS-001
- 扩展工作温度范围:-55 °C至+125 °C
- 2mm × 2mm、8引线LFCSP封装
- 符合 RoHS 要求
应用
- 电信
- 测试仪器仪表
- 军事

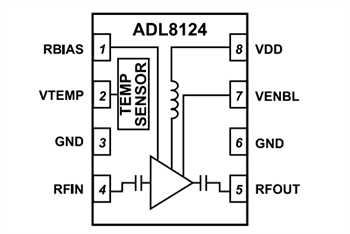

功能框图

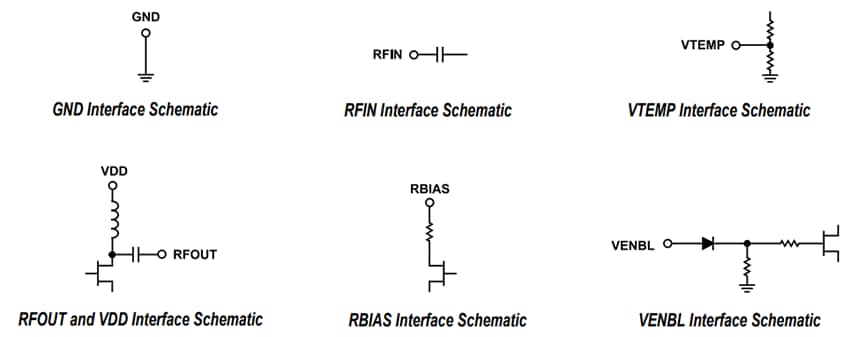

接口原理图

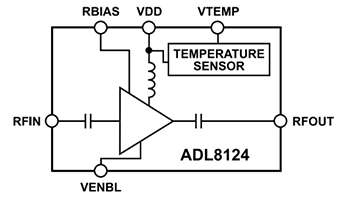

简化架构
典型应用电路
