Analog Devices Inc. ADL8150-EVALZ评估板
Analog Devices Inc. ADL8150-EVALZ评估板包括4层印刷电路板 (PCB)，由10mil厚Rogers 4350B和Isola370HR铜包覆制成，标称厚度为62mil。ADL8150-EVALZ板RFIN和RFOUT端口装配了2.9mm、母头同轴连接器，相应的RFIN和RFOUT迹线具有50Ω特性阻抗。
特性
- 4层、Rogers 4350B和Isola 370HR评估板
- 末端装接型2.9mm射频连接器
- 直通校准路径（未装配）
必要设备
- 射频信号发生器
- 射频频谱分析仪
- 射频网络分析仪
- 5V、200mA电源

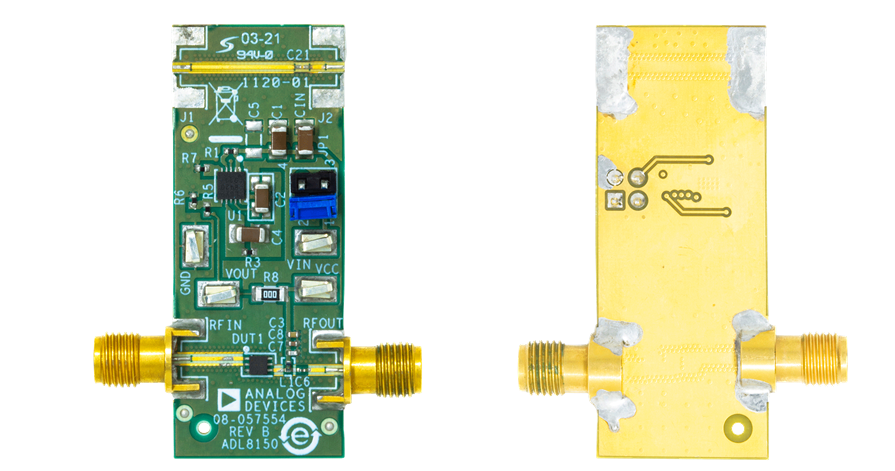

前后视图
原理图
布局
发布日期: 2021-03-08
| 更新日期: 2022-03-11
