Analog Devices Inc. ADM1281热插拔控制器
Analog Devices ADM1281热插拔控制器设计用于将电路板从带电背板上移除或插入带电背板中。ADM1281通过集成的12位模数转换器 (ADC) 提供电流、功率、电压和温度回读，可通过PMBus™ 接口访问。使用内部电流检测放大器来测量负载电流，该放大器通过HS+和HS-引脚测量电源路径中检测电阻器两端的电压。默认电流限值设置为20mV，但可根据需要调整该限值。
Analog Devices ADM1281采用32引线LFCSP封装，具有RETRY引脚，可在过流故障时格式化为自动重试或闭锁。
特性
- 可直接替代ADM1278
- ±0.3%精度、12位ADC，用于IOUT 、VIN 、VOUT 和温度
- 短路响应时间：290ns
- 检测到FET健康故障时关断
- 恒定功率折返支持更严格的 FET SOA 保护
- 远程温度检测，具有可编程警告和关断阈值
- 电阻器可编程5mV至25mV VSENSE 电流限制
- 可编程启动电流限制
- 精确的UV、OV和PWRGD阈值：1%
- 独立的热插拔和电源监控器输入允许附加外部ADC滤波
- 随时间报告功率和能耗
- 用于电流、电压和功率的峰值检测寄存器
- PROCHOT功率节流功能
- PMBus 快速模式兼容接口
- 采用5mm x 5mm、32引脚LFCSP封装
应用
- 服务器
- 电源监测及控制/电源预算
- 电信及数据通信设备

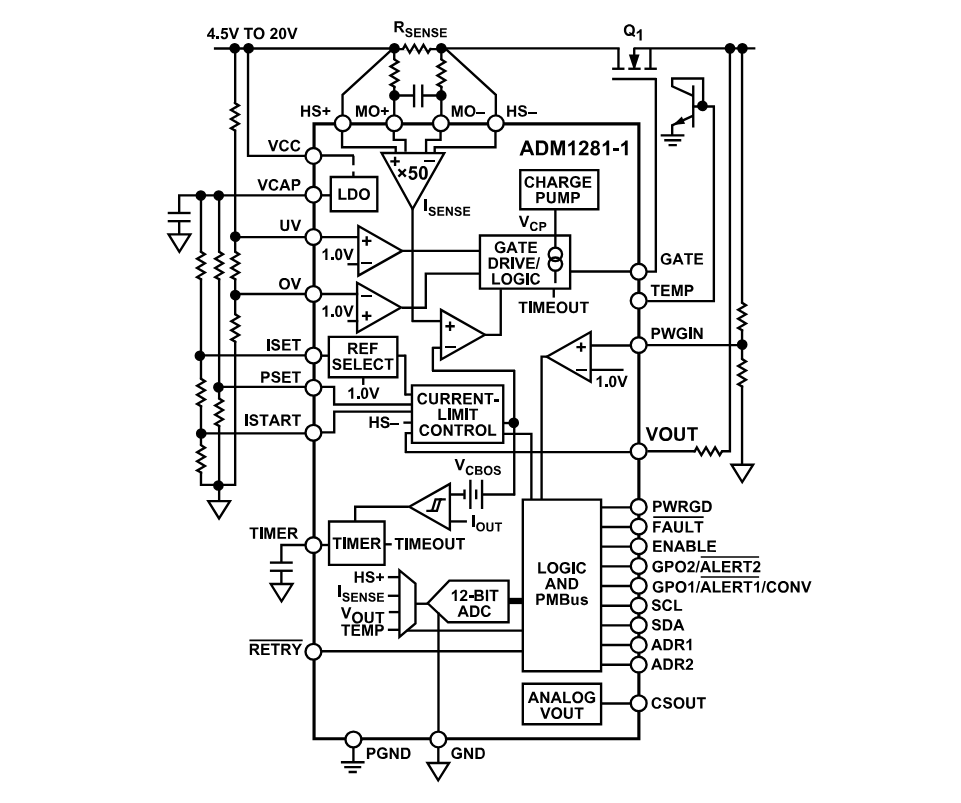

典型应用电路
