Analog Devices Inc. ADM3251E RS-232线路驱动器/接收器

Analog Devices Inc. ADM3251E RS-232线路驱动器/接收器是一款高速、2.5kV完全隔离、单通道RS-232/V.28收发器器件。ADM3251E采用5V单电源供电，并集成了双通道数字隔离器和isoPower™集成隔离电源。由于RIN和TOUT引脚提供高压ESD保护，因此该器件非常适合在恶劣的电气环境中工作，或频繁插拔RS-232电缆的场合。

ADM3251E采用isoPower技术，该技术使用高频开关元件通过变压器传输电能。ADM3251E符合EIA/TIA-232E和ITU-T V. 28规范。该器件的数据速率高达460kbps，由于倍压器/反相器使用四个外部0.1μF电荷泵电容，因此该器件可以采用5V单电源供电。ADM3251E采用20引脚、宽体SOIC封装，额定温度范围为−40°C至+85°C。

特性

  • 2.5kV完全隔离（电源和数据）RS-232收发器
  • 集成isoPower的隔离式直流-直流转换器
  • 460kbps数据速率
  • 1个发射器和1个接收器
  • 符合EIA/TIA-232E规范
  • RIN和TOUT引脚提供ESD保护
    • 接触放电：±8kV
    • 气隙放电：±15kV
  • 0.1μF电荷泵电容
  • 高共模瞬态抑制：>25kV/μs
  • 安全和法规批准
    • UL认证
    • 2500Vrms，持续1分钟，符合UL 1577标准
    • VDE符合性证书
    • DIN EN 60747-5-2 (VDE 0884 Teil 2): 2003-01
    • CSA元件认可通知#5A
  • 工作温度范围：−40°C至+85°C
  • 20引脚宽体SOIC封装

应用

  • 高噪声数据通信
  • 工业通信
  • 通用RS232数据链路
  • 工业/电信诊断端口
  • 医疗设备

其他资源

视频

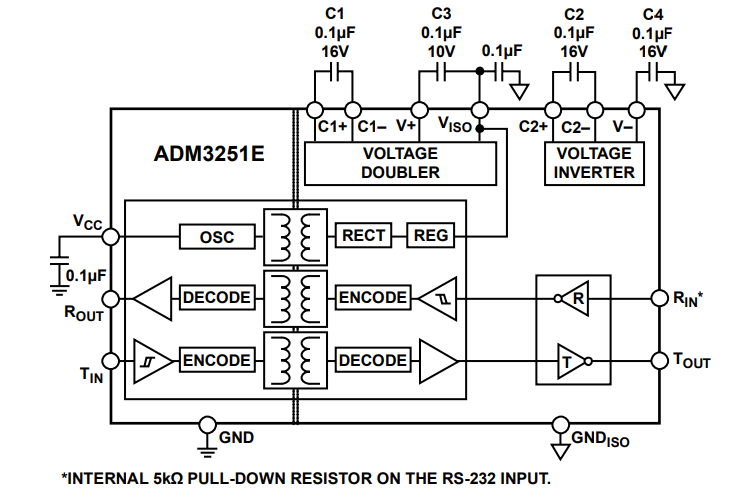

框图

框图 - Analog Devices Inc. ADM3251E RS-232线路驱动器/接收器
