Analog Devices Inc. ADMV1530-EVALZ 评估板
Analog Devices ADMV1530-EVALZ评估板在应用中采用射频电路设计技术。ADI ADMV1530-EVALZ板用于演示ADMV1530通用双平衡混频器，用作上变频器或下变频器（5GHz至30GHz）。ADMV1530-EVALZ信号线路需要50Ω阻抗，封装接地引线和裸露焊盘直接连接到接地层。
特性
- 转换损耗（下变频器）：7dB（15GHz至30GHz时的典型值）
- 输入IP3（下变频器）：27dBm（15GHz至30GHz时的典型值）
- 输入IP2（上变频器）：50dBm（15GHz至30GHz时的典型值）
- 输入1dB压缩点（下变频器）（17dBm时的典型值）
- LO至射频隔离：40dB（典型值）
- LO至IF隔离：50dB（15GHz至30GHz时的典型值）
- RF至IF隔离：25dB（15GHz至30GHz时的典型值）
- 18端子，符合RoHS指令，4mm × 4mm LGA封装
应用
- 微波和甚小孔径终端（VSAT）无线电
- 测试设备
- 军事电子战 (EW)
- 电子对抗 (ECM)
- 指挥、控制、通信和情报 (C3I)

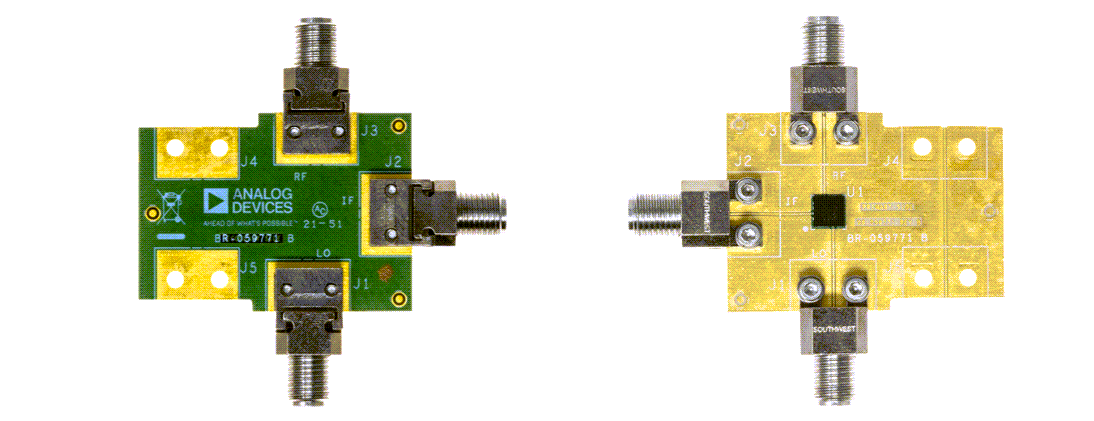

PCB顶层
布局
发布日期: 2024-04-29
| 更新日期: 2025-01-14
