Analog Devices Inc. ADMV1550双平衡混频器
Analog Devices ADMV1550双平衡混频器采用无引线、符合RoHS指令的表面贴装技术 (SMT) 封装，便于在15GHz至65GHz之间用作上变频器或下变频器。ADMV1550通用双平衡混频器在中频(IF)端口上提供直流至20GHz的宽带宽，支持灵活的频率规划，避免仿制品。
Analog Devices ADMV1550混频器采用砷化镓 (GaAs) 单片微波集成电路 (MMIC) 方法制造，无需外部元件或匹配电路。得益于优化的平衡－不平衡转换器结构,ADMV1550可提供出色的本地振荡器 (LO) 至射频 (RF) 和本地振荡器 (LO) 至中频 (IF) 抑制。该混频器的典型LO振幅为15dBm。ADMV1550符合RoHS指令，无需引线键合，因此可以使用表面贴装制造技术。
ADMV1550采用紧凑型4mm x 4mm、18端子焊盘栅格阵列 (LGA) 封装，工作温度范围为-40°C至+85°C。
特性
- 转换损耗：8dB（15GHz至50GHz时的典型值）
- 输入IP3：20dBm（15GHz至50GHz时的典型值）（下变频器）
- 输入IP2：40dBm（15GHz至50GHz时的典型值）（下变频器）
- 输入P1dB：11dBm（典型值）（上变频器）
- 本地振荡器 (LO) 至射频 (RF) 隔离：35dB（典型值）
- 本地振荡器 (LO) 至中频 (IF) 隔离：35dB（典型值）
- 射频至中频 (IF) 隔离：45dB（15GHz至50GHz时的典型值）
- 18端子，符合RoHS指令，4mm x 4mm LGA封装
应用
- 微波和甚小孔径终端 (VSAT) 无线电
- 测试设备
- 军事电子战 (EW)
- 电子对抗 (ECM)
- 指挥、控制、通信和情报
框图

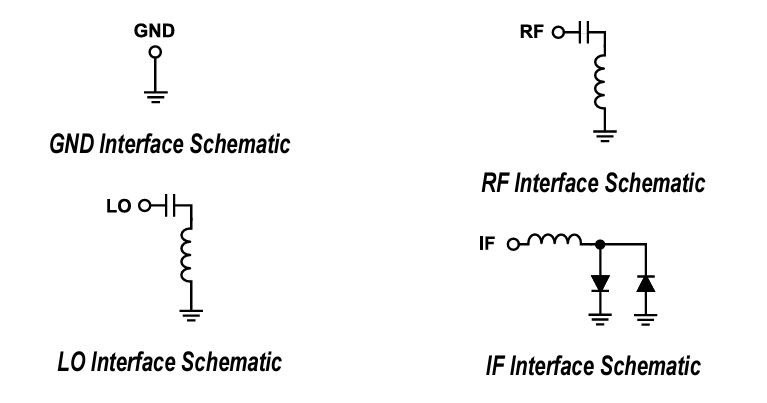

接口原理图
