ADMV1555采用两个标准双平衡混频器单元和一个90°混合器件,采用砷化镓(GaAs)单片微波集成电路(MMIC)工艺制造。该器件无需外部元件或匹配电路。
ADI ADMV1555是混合型镜像抑制混频器和单边带上变频器组件的替代品,尺寸显著缩小。ADMV1555符合RoHS指令,无需电线接合,因此可以使用表面贴装制造技术。
ADMV1555采用紧凑型5mm x 5mm、20引脚LGA封装,工作频率范围为-40°C至+85°C。
特性
- 典型转换损耗:8dB
- 输入IP3:23dBm(典型值)
- 输入P1dB:15dBm(典型值)
- 25dBc典型镜像抑制
- LO至射频隔离:45dB (典型值)
- LO至IF隔离:40dB (典型值)
- 射频至IF隔离:45dB (典型值)
- IF引脚频率:直流至20GHz
- 无源无直流偏置
- 符合20端子标准、符合RoHS指令的5mm x 5mm、LGA封装
应用
- 微波和甚小孔径终端(VSAT)无线电
- 测试设备
- 军事电子战 (EW)
- 电子对抗 (ECM)
- 指挥、控制、通信和情报 (C3I)

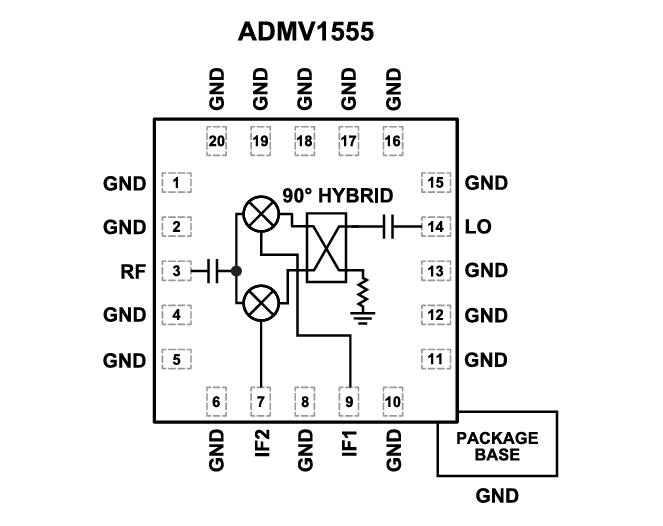

框图
接口原理图
