Analog Devices Inc. ADMV8416可调谐带通滤波器 (7GHz-32GHz)
Analog Devices Inc. ADMV8416可调谐带通滤波器 (7GHz-32GHz) 是一款可调谐带通滤波器，具有用户可选的通带频率。3dB滤波器带宽约为中心频率 (fCENTER) 的15%，20dB滤波器带宽为37%。此外，通过施加0V至15V的模拟fCENTER调谐电压，可以使fCENTER在7GHz至16GHz之间变化。相比外形较大的开关滤波器组和腔调谐滤波器，这款可调谐滤波器可用作小得多的替代方案。由于采用单片设计，该滤波器具有出色的颤噪效应，可提供动态可调的解决方案。
特性
- 频率范围：12.5GHz至16.0GHz
- 幅度建立：200ns（典型值）
- 宽带抑制：≥20dB
- 单芯片实施方案
- 6mm x 6mm LFCSP40
- 符合RoHS指令
应用
- 测试与测量设备
- 军用雷达和电子对抗 (EW) 系统
- 视频卫星 (VSAT) 通信

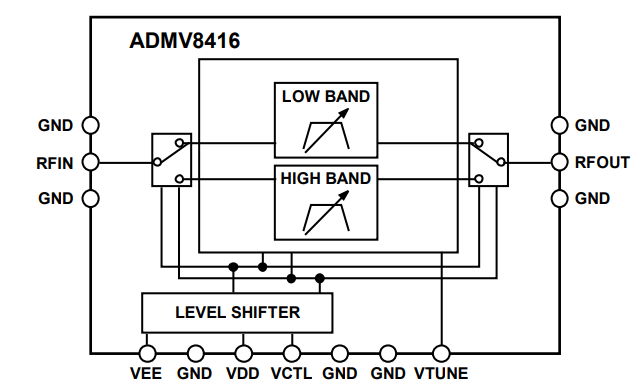

框图
Broadband vs. Frequency
发布日期: 2019-08-20
| 更新日期: 2024-03-08
