Analog Devices Inc. ADMV8913-EVALZ评估板

Analog Devices Inc. ADMV8913-EVALZ评估板允许用户评估 ADMV8913数字可调谐、高通滤波器 (HPF) 和低通滤波器 (LPF)。ADMV8913-EVALZ集成有ADMV8913芯片、负电压发生器、低压差 (LDO) 稳压器以及EVAL-SDP-CS1Z (SDP-S) 系统演示平台 (SDP) 接口，可实现简单高效的评估。此外，借助负电压发生器和LDO稳压器，ADMV8913可通过SDP-S或两个外部电源由PC的5V USB电源电压进行供电。

ADMV8913是一款全单片微波集成电路 (MMIC) ，具有数字可选的工作频率。该芯片设有集成HPC和LPC，可在X频段频率范围内实现通带响应。该芯片通过并行逻辑接口或4线串行端口接口 (SPI) 进行编程。SDP-S控制器允许用户通过ADI 分析| 控制 | 评估 (ACE) 软件连接ADMV8913 SPI。

特性

用于ADMV8913的全功能评估板
用于SPI的板载SDP-S连接器

使用由用于SPI控制的USB ACE软件接口供电的板载LDO稳压器进行评估

必要设备

网络分析仪
Windows^® PC

USB电缆
EVAL-SDP-CS1Z (SDP-S) 控制器板

其他资源

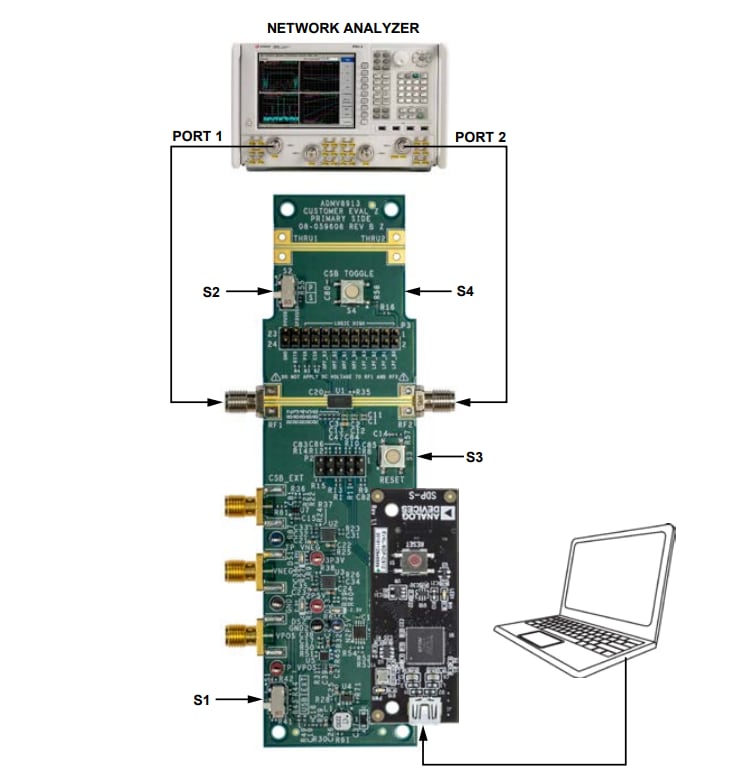

实验室工作台设置

布局

电路板概述

发布日期: 2021-06-28 | 更新日期: 2022-03-11
