Analog Devices Inc. ADN465x 5kV和3.75kV LVDS千兆位隔离器

Analog Devices ADN465x 3.75kV和5kV双通道LVDS千兆位隔离器是信号隔离式低电压差分信号 (LVDS) 缓冲器，工作速率高达1.1Gbps，抖动低。这些器件集成了Analog Devices的iCoupler®技术，已针对高速运行进行增强，可以为LVDS驱动器和接收器提供符合TIA/EIA-644-A标准的电气隔离。该集成特性能够实现LVDS信号链的即用式隔离。

特性

  • 5kVrms和3.75kVrms LVDS隔离器
  • 符合TIA/EIA-644-A LVDS标准
  • 多种双通道配置
  • 能以高达1.1Gbps的任意数据速率进行切换，具有低抖动
    • 传播延迟：4ns（典型值）
    • 随机抖动：2.6ps rms（典型值）
    • 峰值到峰值总抖动：90ps（1.1Gbps时，典型值）
  • 2.5V或3.3V电源
  • -75dBc电源纹波抑制，相位杂散电平
  • 毛刺抑制
  • ±8kV IEC 61000-4-2 ESD保护（整个隔离栅）
  • 高共模瞬态抑制：>25kV/μs
  • 通过EN 55022 B级辐射发射限值，PRBS为1.1Gbps（待定）
  • 安全和法规批准（20引脚SOIC_W封装）
    • UL（申请中）：5000Vrms，持续1分钟，符合UL 1577标准
    • CSA 元件认可通知 5A（进行中）
    • VDE符合性证书（进行中）
      • DIN V VDE V 0884-10 (VDE V 0884-10):2006-12
      • VIORM = 424VPEAK
  • 工作温度范围：−40°C至+125°C
  • 7.8mm爬电距离和电气间隙

应用

  • 隔离式视频和成像数据
  • 模拟前端隔离
  • 数据平面隔离
  • 隔离式高速时钟和数据链路

视频

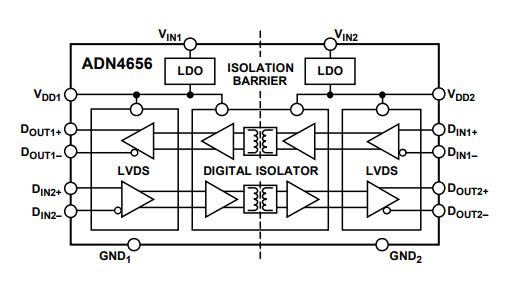

功能框图

框图 - Analog Devices Inc. ADN465x 5kV和3.75kV LVDS千兆位隔离器
框图 - Analog Devices Inc. ADN465x 5kV和3.75kV LVDS千兆位隔离器
框图 - Analog Devices Inc. ADN465x 5kV和3.75kV LVDS千兆位隔离器

技术文章

  • 从物联网工厂到手术室：如何设计更好的通信系统
    通过千兆电气隔离技术和时间敏感网络，确保在严苛的工业应用中可靠传输关键数据。
  • 计算隔离式精密高速DAQ的采样时钟抖动的简单步骤
    控制ADC中采样保持开关的信号（或时钟）中的抖动会影响精密高速DAQ信号链的SNR性能。在选择组成时钟信号链的各个部件时，了解会使总抖动增加的各种误差源非常重要。
