Analog Devices Inc. ADP1032微功耗管理单元 (PMU)
Analog Devices Inc. ADP1032微功耗管理单元 (PMU) 是高性能隔离式器件，结合了隔离式反激和直流-直流稳压器，可提供两个隔离式电源轨。此外，ADP1032包含四个高速串行外设接口 (SPI) 隔离通道和三个通用隔离器，用于需要低功耗和小解决方案尺寸的通道对通道应用。ADP1032的工作输入电压范围为4.5V至60V，可为VOUT1 生成6V至28V (可调版本）或24V（固定版本）隔离输出电压。ADP1032 PMU还具有5.15V、5.0V或3.3V出厂可编程电压 (VOUT2)。
默认情况下，ADP1032反激式稳压器的工作开关频率为250kHz，降压稳压器的工作频率为125kHz。这两个稳压器彼此相对相移，从而降低电磁干扰 (EMI)。ADP1032可由350kHz至750kHz范围内的外部振荡器驱动，从而简化敏感应用中的噪声滤波。这些数字隔离器集成在ADP1032中，采用Analog Devices iCoupler®芯片级变压器技术，优化实现低功耗和低辐射发射。
Analog Devices Inc. ADP1032采用9mm × 7mm、41引脚LFCSP封装，额定结温范围为−40°C至+125°C。
特性
- 宽输入电源电压范围：4.5V至60V
- 集成式反激电源开关
- 生成两个隔离、良好稳压的独立输出
- VOUT1 ：24V或6V至28V
- VOUT2 ：3.3V、5.0V或5.15V
- 采用1:1比变压器，简化变压器设计
- 峰值电流限制和OVP，用于反激式和降压稳压器
- 精密使能输入和电源良好输出
- 通过SYNC输入调节开关频率
- 内部补偿和软启动控制（每个稳压器）
- 高速、低传播延迟、SPI信号隔离通道
- 三个100 kbps通用隔离式数据通道
- 41引脚、9mm × 7mm LFCSP外形尺寸实现较小的整体解决方案尺寸
- 工作结温范围：-40 °C至+125 °C
- 安全和法规批准（进行中) – CISPR11 B类辐射排放
- UL认证：2500Vrms，持续1分钟，符合UL 1577标准
- CSA元件认可通知5A - 300VRMS 从器件、主器件和现场电源域之间的基本绝缘 (IEC 61010-1，进行中）
- VDE符合性证书 - DIN V VDE 0884-10 (VDE 0884-10)：2006-12，VIORM =565VPEAK
应用
- 工业自动化和过程控制
- 仪器仪表和数据采集系统
- 数据和电源隔离

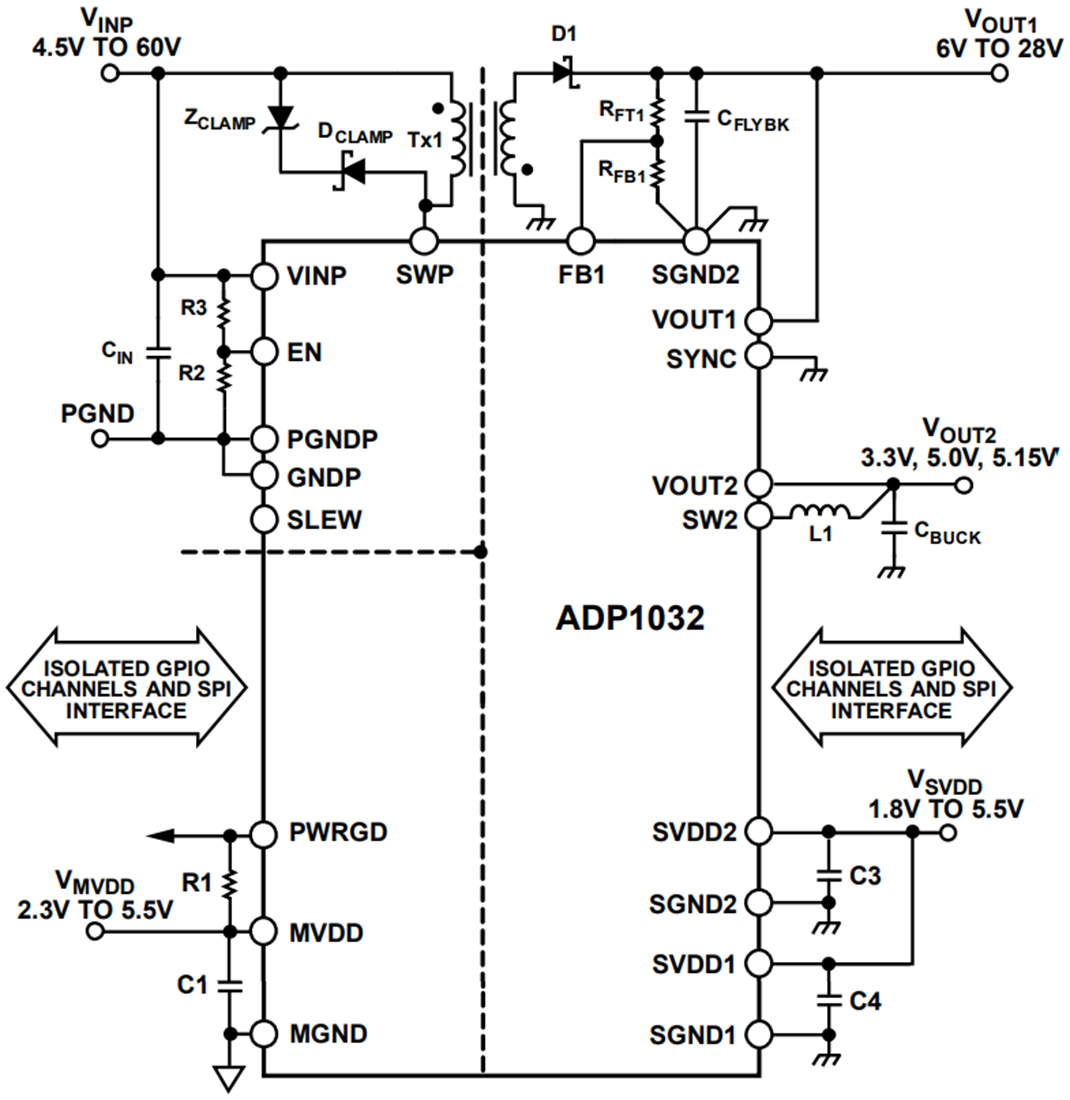

典型应用电路
