Analog Devices Inc. ADP1071-1EVALZ 评估板

Analog Devices Inc. ADP1071-1EVALZ评估板可帮助设计人员评估采用反激式拓扑的ADP1071-1的运行情况和性能。ADP1071-1EVALZ评估板设置为隔离式电源解决方案，集成三个输出电压（-15V、+5.5V和+24V），总额定功率为15W。该评估板采用紧凑的外形尺寸，提供5kV隔离。因此，ADP1071-1EVALZ评估板适用于通常具有各种电压轨的工业应用。

特性

  • 完全支持ADP1071-1评估套件
  • 15W多输出反激拓扑
  • 输出电压（VDC）：+24V、+5.5V和-15V
  • 轻负载模式（LLM）运行
  • 专用内部一次侧和二次侧MOSFET驱动器
  • 外部基准信号跟踪
  • 具有迟滞功能的精密型欠压锁定
  • 短路、输出过压、逐周期输入过流和过热保护
  • 频率同步
  • 软启动和软停止功能

应用

  • 隔离式直流-直流或交流-直流电源转换
  • 电信和工业
  • 小型蜂窝
  • PoE供电设备
  • 企业级交换机和路由器

必要设备

  • 直流电源能力为18VDC 至32VDC，电源输出电流为1A
  • 电子负载能力为15W，负载额定值为0V至30V
  • 示波器带宽≥500MHz，2至4通道
  • 精密数字万用表（HP34401或等效）

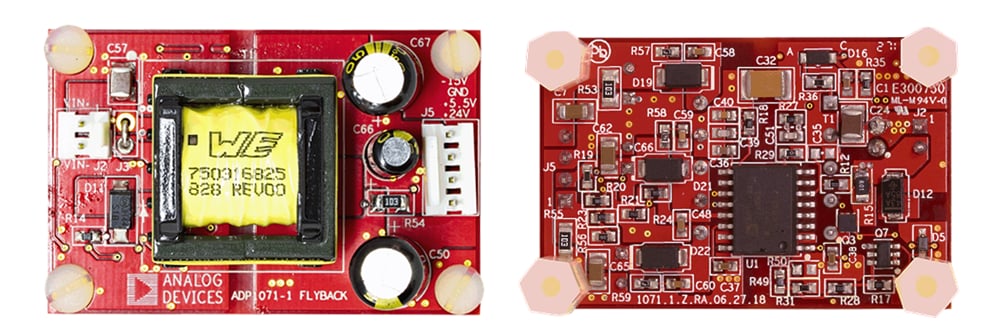

前后视图

Analog Devices Inc. ADP1071-1EVALZ 评估板
