Analog Devices Inc. ADP1074隔离式同步正激式控制器
Analog Devices Inc. ADP1074隔离式同步正激式控制器是一款电流模式、固定频率、有源钳位器件，用于隔离式直流-直流电源。ADP1074采用Analog Devices的专有iCouplers®技术，无需再使用在隔离边界上发射信号所用的庞大信号变压器和光耦合器。集成iCouplers降低了系统设计复杂性和成本，减少了元件数量，提高了系统整体可靠性。ADP1074采用紧凑的系统级设计，在重负载时效率高于非同步正激式转换器。
特性
- 电流模式控制器，用于有源钳位正激式拓扑
- 集成5kV（宽体SOIC封装）或3.0kV（LGA封装）额定电介质隔离电压，采用Analog Devices, Inc.的专利iCoupler技术
- 宽电源电压范围
- 一次侧VIN：高达60V
- 二次VDD2：高达36V
- 集成1A一次侧MOSFET驱动器，用于电源开关和有源钳位复位开关
- 集成式1A二次侧MOSFET驱动器，用于同步整流
- 集成误差放大器和<1%精确参考电压
- 可编程斜坡补偿
- 可编程频率范围：50kHz至600kHz（典型值）
- 频率同步
- 可编程最大占空比限制
- 可编程软启动
- 从预充电负载平稳软启动
- 可编程死区时间
- 使用MODE引脚省电轻载模式
- PGOOD引脚，用于系统标记
- 来自二次侧的跟踪功能
- 短路、输出过压和过热保护等保护功能
- 逐周期输入过流保护
- 具有迟滞的精密使能UVLO
- 远程（二次侧）关断/复位功能
- 安全和法规批准（进行中）
- UL认证
- 5000V rms，持续1分钟，符合UL 1577标准（宽体SOIC封装）
- 3000Vrms，持续1分钟，符合UL 1577标准（LGA封装）
- CSA元件认可通知5A
- VDE符合性证书
- DIN V VDE V 0884-10 (VDE V 0884-10):2006-12
- VIORM=849V峰值（宽体SOIC封装）
- VIORM=560V峰值（LGA封装）
- 通过GB4943.1-2011 CQC认证
- UL认证
- 采用24引脚SOIC_W封装和24端子LGA封装
- 符合汽车应用类AEC-Q100标准
应用
- 隔离式直流-直流电源转换
- 中间总线电压生成
- 电信、工业
- 基站和天线射频功率
- 电源模块
- 小型蜂窝
- PoE供电设备
- 企业级交换机/路由器
- 核心/边缘/地铁/光学路由

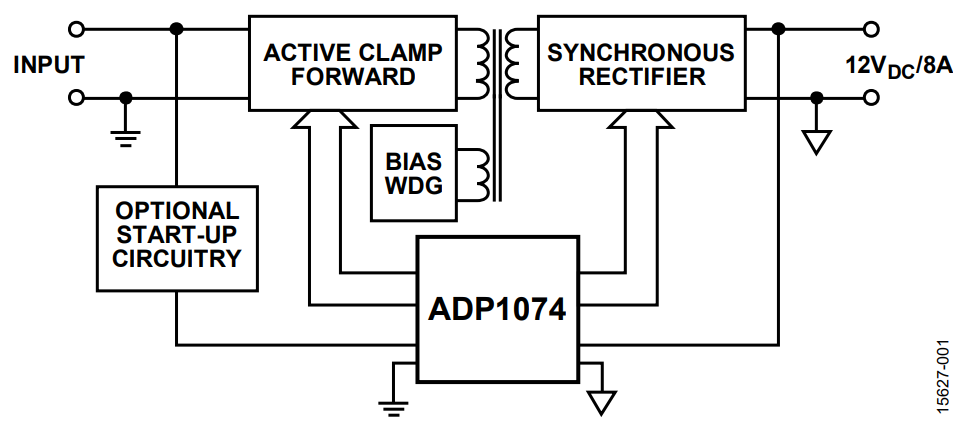

框图
