Analog Devices Inc. ADP1974 PWM控制器

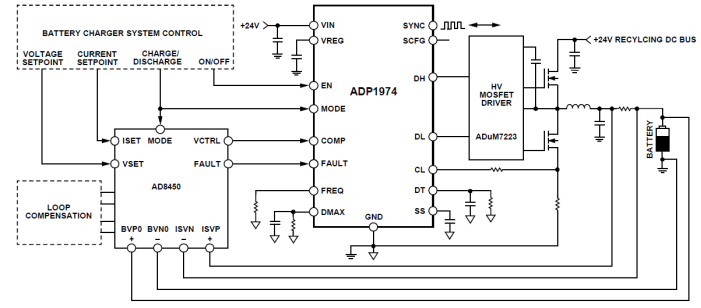

Analog Devices ADP1974 PWM控制器是一款恒定频率、电压模式、同步、脉冲宽度调制 (PWM) 控制器，用于双向直流-直流应用。控制器设计用于配合外部高电压场效应晶体管 (FET)、半桥驱动器和外部控制器件（如AD8450）进行电池测试、构造和调节应用。ADP1974 在电池充电模式下作为降压转换器使用，并在电池放电模式下作为升压转换器使用，以便回收输入总线上的电能。该控制器的高电压、V_IN电源引脚最高可耐受 60V 的工作电压，同时降低额外的系统电源电压需求。ADP1974 还具有一个对 PWM 占空比进行外部控制的 COMP 引脚和一个可禁用 DH 和 DL 输出的 FAULT 引脚。功能包括外部和外部同步控制以及可编程相位移、可编程最大占空比、死区控制与峰值断续限流保护。其它保护功能包括启动时限制输入浪涌电流的软启动、精密使能以及热关断 (TSD)。
