Analog Devices ADP5014集成式电源解决方案集成四个高性能、低噪声降压稳压器。凭借其低输出噪声性能(~25μ Vrms,VOUT ≤ VREF),该降压稳压器可为噪声敏感型信号链产品上电。ADP5014的各通道均集成高侧和低侧功率MOSFET。通道1和通道2可提供2A或4A的可编程输出电流。ADP5014的通道3和通道4可提供1A或2A的可编程输出电流。以并联配置方式将通道1和通道2组合在一起,或者将通道3和通道4组合在一起,分别可提供高达8A和4A的单路输出电流。设计人员可以利用外部时钟对ADP5014的开关频率(500kHz至2.5MHz)进行编程或同步。ADP5014具有两种使能模式。手动模式具有四个独立精密使能引脚,可手动使能各稳压器。另外,序列模式具有一个分组的精密使能信号,在各供电轨上集成可编程上电和关断延迟计时器,可满足特定的供电轨时序要求。

特性

  • 输入电压范围:2.75V至6V
  • 可编程输出电压范围:0.5V至0.9 × PVINx
  • 低输出噪声:最大25μVrms(VOUT ≤ VREF时)
  • 输出精度:±1.0%(整个温度范围内)
  • 可调开关频率范围:500kHz至2.5MHz
  • 功率调节
    • 通道1和通道2:可编程2A/4A同步降压稳压器,或单通道8A输出(并联使用)
    • 通道3和通道4:可编程1A/2A同步降压稳压器,或单通道4A输出(并联使用)
  • 灵活的并联操作
  • 精密使能,0.6V阈值
  • 用于上电和关断时序的手动或序列模式
  • 可选FPWM或PSM工作模式
  • 精密欠压比较器
  • 频率同步输入或输出
  • 有源输出放电开关
  • 可选通道通过工厂熔断器提供电源良好指示
  • UVLO、OVP、OCP和TSD保护
  • 40引脚6mm × 6mm LFCSP封装
  • 结温范围:-40°C至+125°C

应用

  • 射频收发器、高速模数转换器 (ADC)/数模转换器 (DAC)、混合信号ASIC
  • FPGA和处理器应用
  • 安防与监控
  • 医疗应用

典型应用电路

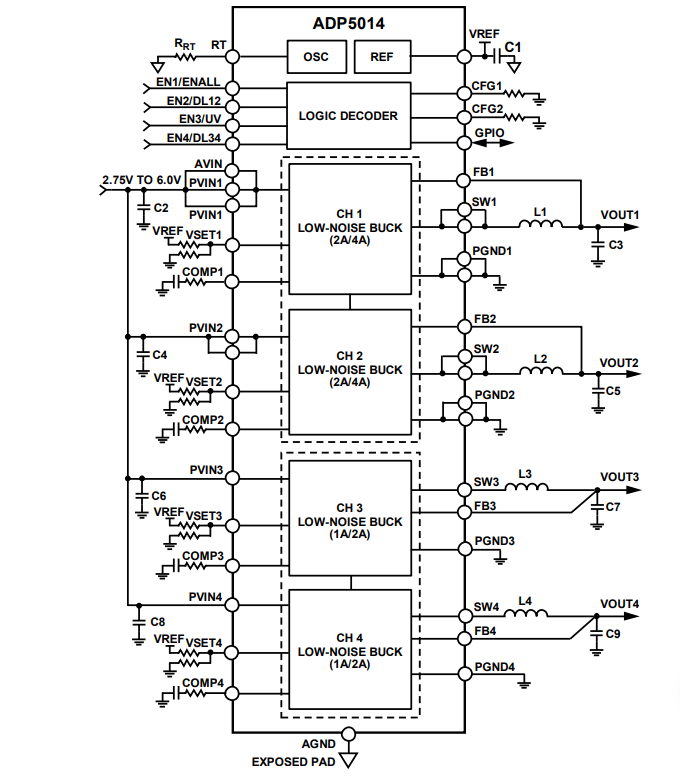

应用电路图 - Analog Devices Inc. ADP5014集成式电源解决方案

对带有二次侧LC滤波器的电流模式降压转换器进行建模和控制

利用ADC、PLL和RF收发器的现代信号处理系统设计需要更低的功耗和更高的系统性能。对系统设计人员而言,为噪声敏感型设备选择合适的电源一直是十分棘手的问题。必须在高效率和高性能之间作出取舍。

了解详情

发布日期: 2017-10-31 | 更新日期: 2022-04-28
