Analog Devices Inc. ADP5320电源管理单元 (PMU)
Analog Devices Inc. ADP5320电源管理单元 (PMU) 设计旨在满足可穿戴设备应用的严苛性能和电路板空间要求。该PMU结合了9个数字可调稳压器、电量计、12位模数转换器(ADC)、2KB一次性可编程(OTP)存储器和防假冒逻辑器件，采用42引脚封装。这些调节器包括：2个降压-升压调节器、1个降压调节器、5个低压差(LDO)调节器和1个低输入LDO。ADP5320具有1.8V至5.5V输入电源电压范围，使该器件可与多种电池输入配合使用。PMU具有电源良好监控器、看门狗电源硬复位以及具有中断警告功能的I2C接口。
ADP5320 PMU电量计包括集成流经器件的电池电流的精密16位库伦计数器。内置12位ADC用于监控电池电压、输出电源电压和结温。ADP5320 PMU降压-升压调节器均为高效率、升压和降压调节器。该PMU的工作温度范围为-10°C至70°C。典型应用包括可穿戴医疗应用、 物联网应用、一次性传感器设备和电池供电设备。
特性
- 宽输入电源电压范围：1.8V至5.5V
- 低静态电流：5.1μA待机模式，包括UVLO
- 集成高端电流检测电阻的16位库伦计数器电量计
- 12位ADC用于监控电池电压、输出电压和结温
- 通道1和通道2：
- 150mA低功耗降压-升压调节器
- 可选降压、升压或降压-升压操作
- 可选迟滞模式或脉冲宽度调制(PWM)模式
- 可选PWM频率：50kHz至225kHz
- 2个可编程GPIO，用于时钟同步或快速停止开关输入
- 通道3：
- 150mA低功耗降压稳压器
- 通道4至通道6和通道8：
- 50mA低噪声LDO，输入电源电压范围：1.65V至5.5V
- 通道7：
- 50mA灌电流LDO
- 通道9：
- 50mA、低噪声LDO，输入电源电压范围：1.0V至1.9V
- 具有中断警告的I2C接口
- 2KB OTP存储器
- 电源良好监控器和看门狗电源硬复位
- UVLO、峰值电流限制保护和TSD保护
- 集成防假冒逻辑模块
- 42引脚、0.40mm间距、2.880mm × 2.980mm WLCSP封装
- 工作结温范围：-10°C至70°C
应用
- 可穿戴医疗应用
- 物联网 (IoT) 应用
- 一次性传感器设备
- 电池供电设备

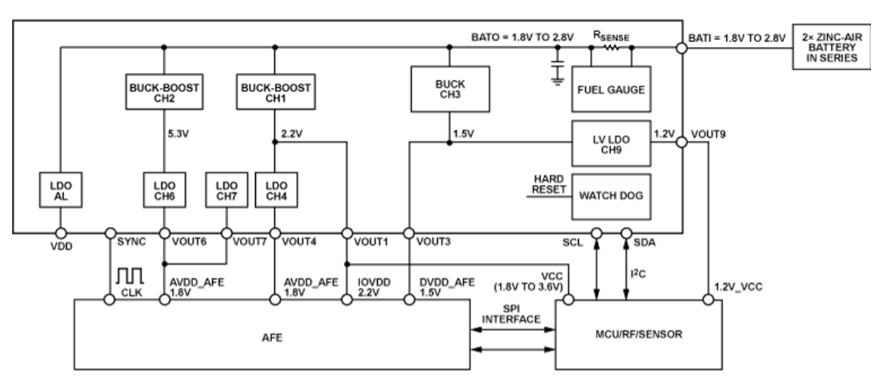

框图
发布日期: 2021-07-29
| 更新日期: 2022-03-11
