Analog Devices Inc. ADP5600CP-EVALZ评估板
Analog Devices Inc. ADP5600CP-EVALZ评估板是用于ADP5600交错式反相电荷泵的演示和开发平台。ADP5600具有两个以交错方式工作的电荷泵模块，可大幅降低输入和输出电压纹波，与基于电感器的解决方案相比，不会牺牲效率、输出电阻或易用性。ADP5600还集成有 负低压差 (LDO) 线性稳压器，可控制输出电压并滤除低频杂散信号。
ADP5600CP-EVALZ可评估简单的器件测量值，例如线路调节、负载调节和效率。该评估板的特性包括使用跳线配置LDO稳压器输出以及将工作频率同步到外部时钟。
特性
- ADP5600交错式反相电荷泵采用LFCSP16封装
- 输入电压范围：2.7V至16.0V
- 可通过SELx跳线选择LDO输出电压
- 电荷泵测试点
- LDO电压测试点
- 电源良好测试点
应用
- 电源管理系统
- 信号调理
- LCD和OLED显示器
- 电信设备
- 消费类电子产品
- 汽车
- 工业设备
必要设备
- 直流电源，用于VIN 和VEN
- 电压和电流测量用万用表
- 电子或电阻性负载
板布局

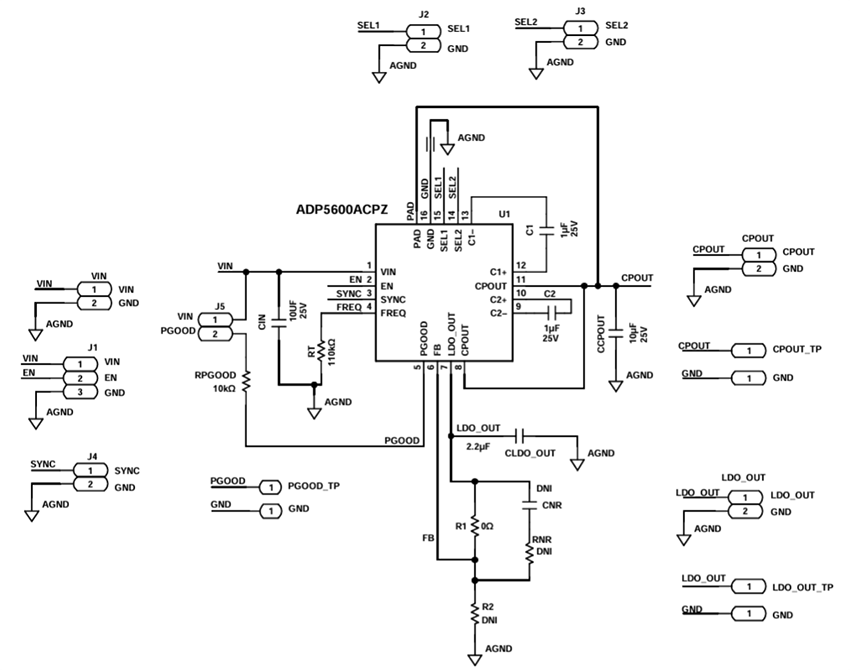

原理图
