Analog Devices Inc. ADPA1105 0.9GHz至1.6GHz GaN功率放大器

Analog Devices Inc. ADPA1105 GaN功率放大器在0.9GHz至1.4GHz带宽内提供46dBm (40W)，典型功率附加效率 (PAE) 为60%。此外，ADPA1105在0.9GHz至1.4GHz带宽范围内支持±0.5dB增益平坦度。

特性

  • 典型输出功率：46dBm（PIN=19dBm时）
  • 小信号增益：34.5dB（典型值，0.9GHz至1.4GHz时）
  • 功率增益 (PIN=19dBm)：27dB（典型值）
  • 带宽：0.9GHz至1.6GHz
  • PAE (PIN=19dBm)：60%（典型值，0.9GHz至1.4GHz时）
  • VDD=50V（400mA时，10%占空比电源电压）
  • 32引脚5mm × 5mm、LFSCP_CAV封装

应用

  • 天气雷达
  • 海军雷达
  • 军用雷达

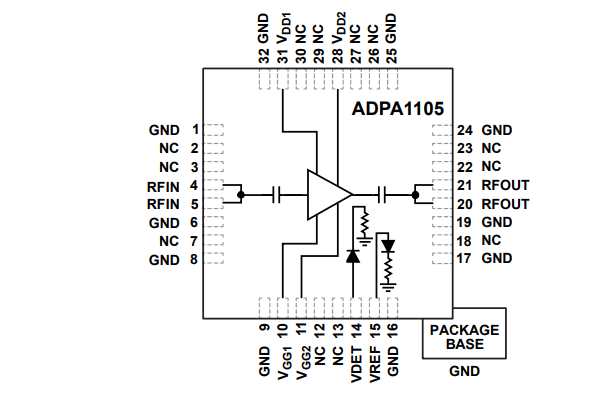

功能框图

框图 - Analog Devices Inc. ADPA1105 0.9GHz至1.6GHz GaN功率放大器
发布日期: 2020-11-23 | 更新日期: 2024-12-04
