Analog Devices Inc. ADPA1105-EVALZ评估套件

Analog Devices Inc. ADPA1105-EVALZ评估套件用于全面评估ADPA1105 0.9GHz至1.6GHz、GaN功率放大器。ADPA1105-EVALZ由安装在铝散热片上的10mil厚Rogers 4350B铜包覆双层印刷电路板 (PCB) 组成。该散热片有助于为该器件提供散热，以及为PCB提供机械支撑。

ADI ADPA1105-EVALZ评估套件随附漏极脉冲板（脉冲发生器板），可插入接头并配置为控制ADPA1105的偏置。通过提供负栅极电压控制将漏极电压连接和断开ADPA1105-EVALZ套件的信号来实现这一点。ADPA1105-EVALZ也可单独在脉冲栅极模式下工作，其中ADPA1105 VGG1和VGG2引脚上施加负脉冲。

特性

  • 2层Rogers 4350B评估板，带散热片
  • 末端装接SMA插孔射频连接器
  • 直通校准路径
  • 漏极或栅极脉冲能力

应用

  • Weather radar
  • Marine radar
  • Military radar

套件内容

  • ADPA1105-EVALZ评估板
  • 50V漏极脉冲发生器板

必要设备

  • 脉冲发生器
  • 示波器
  • 50V、2A电源
  • -4V电源
  • Tektronix TCPA312A电流探头
  • Tektronix TCPA300电流探头放大器
  • 射频信号发生器
  • 方向耦合器
  • 射频功率传感器
  • 射频功率计
  • 射频衰减器

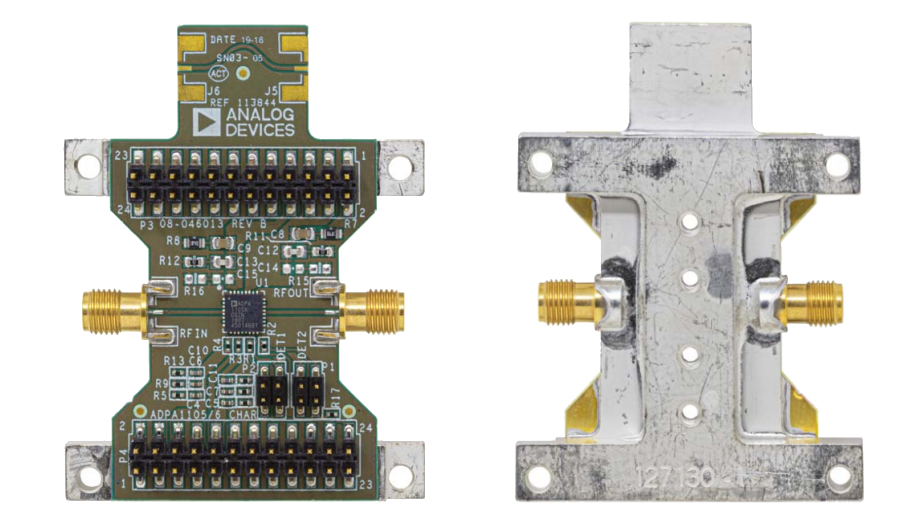

正面和背面布局

位置电路 - Analog Devices Inc. ADPA1105-EVALZ评估套件
