Analog Devices Inc. ADPA1112 GaN功率放大器
Analog Devices ADPA1112氮化镓 (GaN) 功率放大器是15W、1GHz至22GHz宽频功率放大器。ADI ADPA1112放大器的饱和输出功率 (POUT) 为42dBm，功率增益效率 (PAE) 为25%，功率增益典型值为14dB，工作频率范围为8GHz至16GHz，输入功率 (PIN) 为28.0dBm。RF输入和RF输出内部匹配，并采用交流耦合。在VDD1和VDD2引脚上施加28V的漏极偏置电压 (VDD)，这些引脚上集成了偏置电感器。通过在VGG1引脚上施加负电压来设置漏极电流。集成温度补偿射频检测器，可监控RF输出功率。这些经过氮化镓处理的设备的工作温度范围为-40°C至+85°C。
特性
- 频率范围：1 GHz至22 GHz
- 50Ω匹配输入和输出
- 8GHz至16GHz的典型功率增益为14dB
- 8GHz至16GHz的典型输出功率为42dBm
- 8GHz至16GHz的典型PAE为25%
- 8GHz至16GHz的典型S21为20.5dB
- OIP3：44 dBm（8 GHz至16 GHz时典型值）
- 集成RF功率探测器
- 28V VDD
- 600mA IDQ
- 工作温度范围：-40 °C至+85 °C
应用
- 电子战
- 测试与测量设备

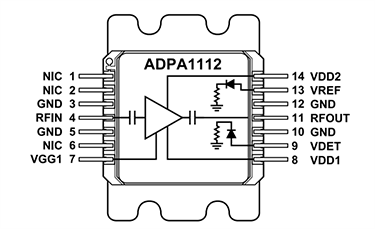

引脚配置
接口原理图
基本框图
典型应用电路
发布日期: 2025-09-30
| 更新日期: 2025-10-13
