Analog Devices Inc. ADPA7006 GaAs pHEMT MMIC功率放大器
Analog Devices ADPA7006 GaAs pHEMT MMIC功率放大器是一款假晶高电子迁移率晶体管 (pHEMT)、单片微波集成电路 (MMIC) 分布式功率放大器，工作频率范围为18GHz至44GHz。该功率放大器具有23.5dB小信号增益、29dBm输出功率（1dB压缩）和38dBm典型输出三阶交调截点。ADPA7006需要采用5V电源电压 (VDD) 800mA电流，输入和输出内部匹配至50Ω，方便集成到多芯片模块 (MCM) 中。所有数据均通过两条0.025mm焊线（长度小于0.31mm）连接的芯片获取。
特性
- 输出P1dB：29dBm
- PSAT：29.5dBm
- 23.5dB增益
- 输出IP3：38dBm
- 电源电压：5V (800m)
- 集成功率检测器
- 50Ω匹配输入/输出
- 裸片尺寸：2.750mm × 1.805mm × 0.102mm
应用
- 军事和太空
- 测试仪器仪表
- 通讯

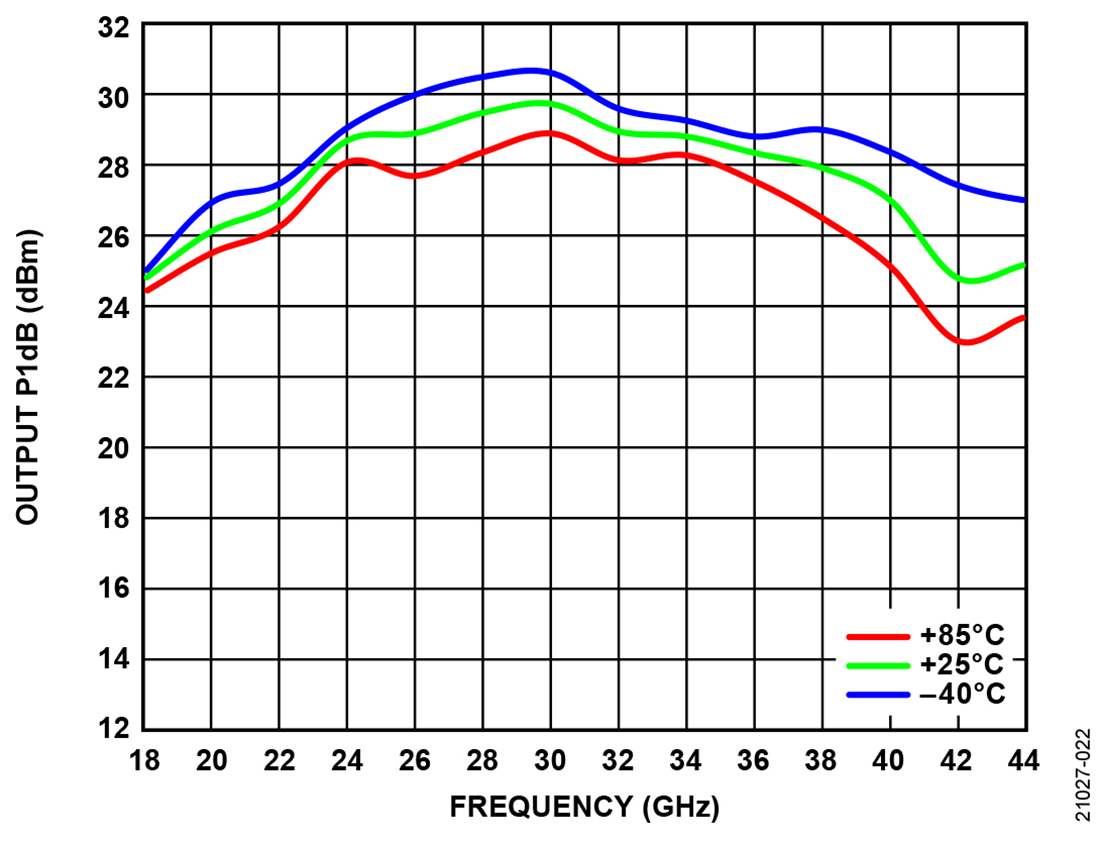

输出P1dBm对比频率（温度）

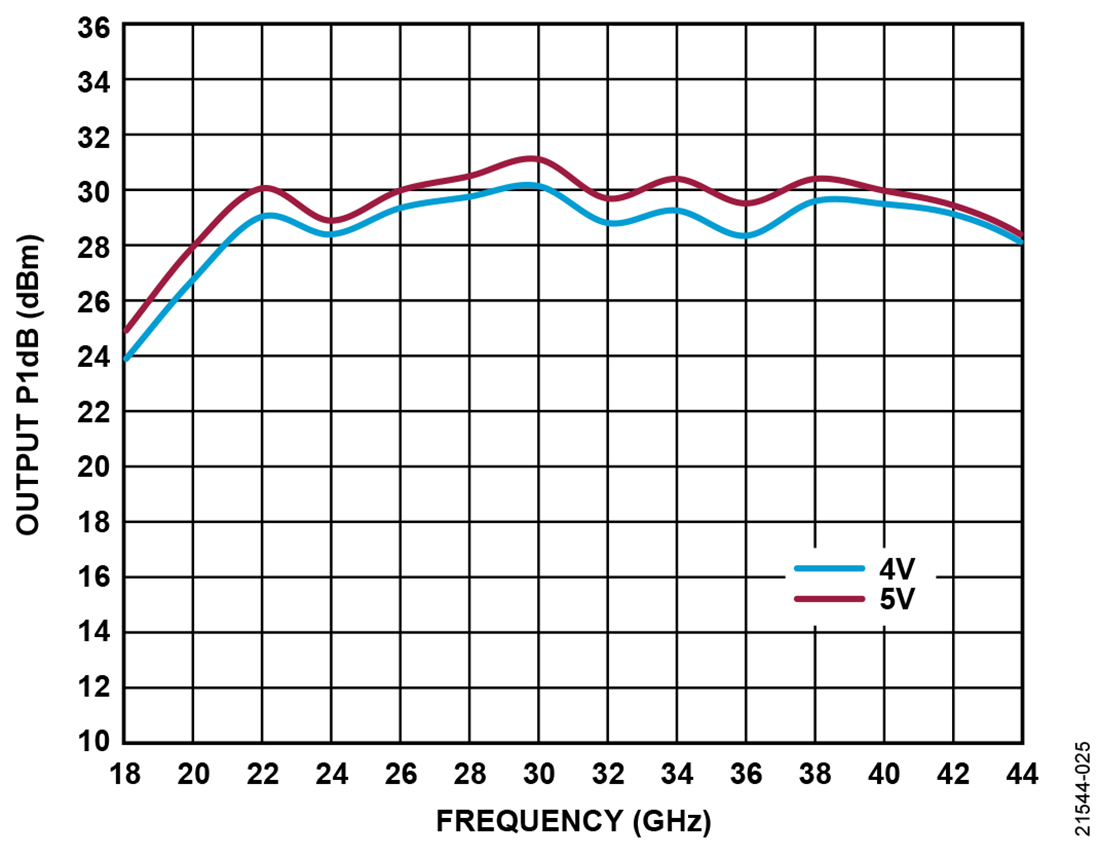

输出P1dBm对比频率（电压）

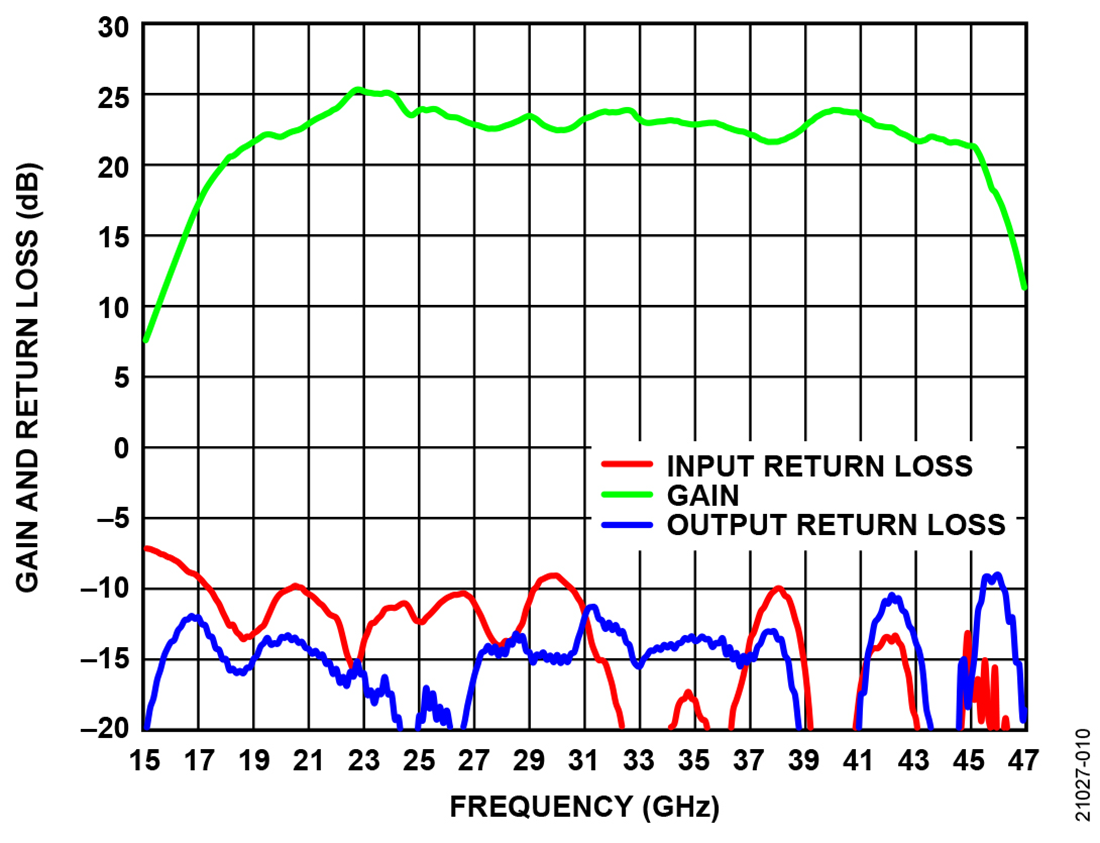

增益和回波损耗对比频率
发布日期: 2020-10-07
| 更新日期: 2025-02-06
