Analog Devices Inc. ADPA7007 GaAs pHEMT MMIC功率放大器
Analog Devices ADPA7007 GaAs pHEMT MMIC功率放大器是一款假晶高电子迁移率晶体管 (pHEMT)、单片微波集成电路 (MMIC) 分布式功率放大器，工作频率范围为18GHz至44GHz。该放大器具有21.5dB的增益、31dBm的1dB压缩点 (P1dB) 输出功率和41dBm的典型输出三阶交调截点 (IP3)。ADPA7007需要从5V电源电压 (VDD) 获得1400mA电流，具有内部匹配至50Ω的输入和输出，便于在多芯片模块 (MCM) 中集成。所有数据的获取通过两根长度不到0.31mm的0.025mm的引线键合连接芯片来完成。
特性
- 输出P1dB：31dBm（典型值，22GHz至36GHz时）
- PSAT：32dBm（典型值，22GHz至36GHz）
- 增益：21.5dB（典型值，22GHz至36GHz时）
- 输出IP3：41dBm（典型值，22GHz至44GHz时）
- 最大电源电压：5V（典型值，1400mA时）
- 50Ω匹配输入和输出
- 芯片尺寸：3.610mm × 3.610mm × 0.102mm
应用
- 军事和太空
- 测试仪器仪表

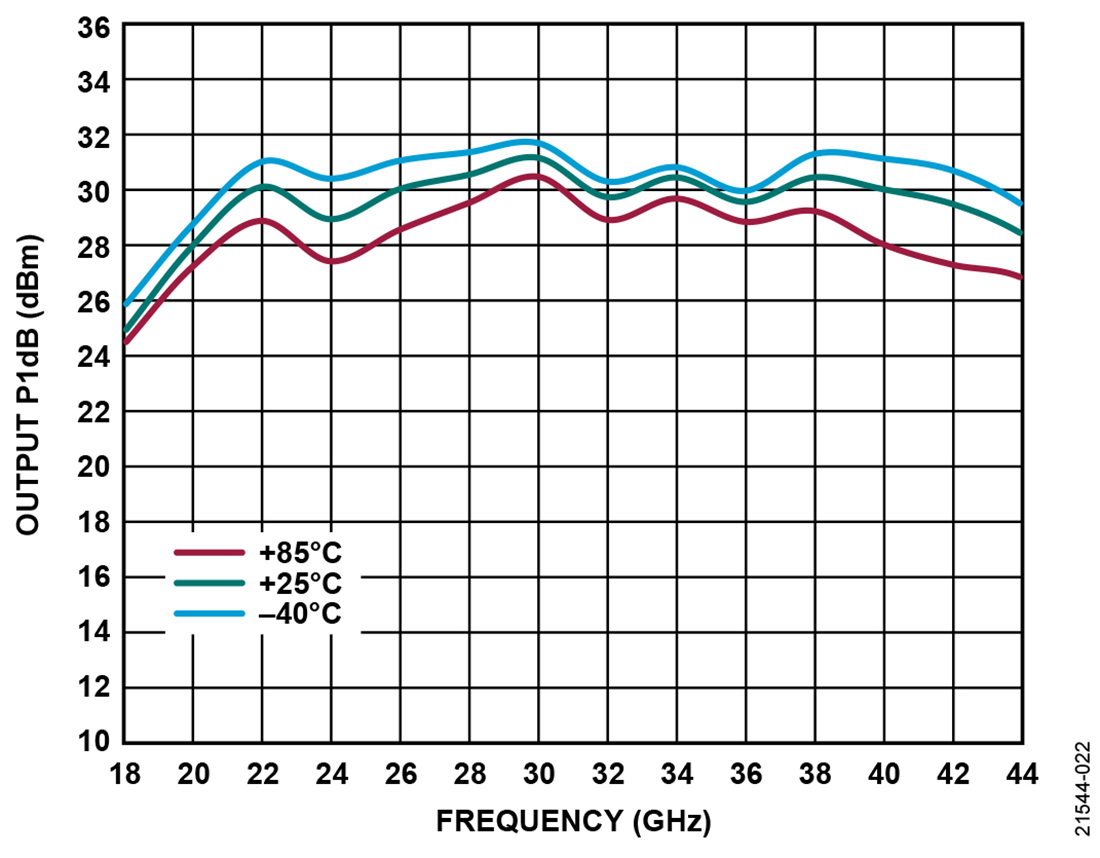

输出P1dBm对比频率（温度）

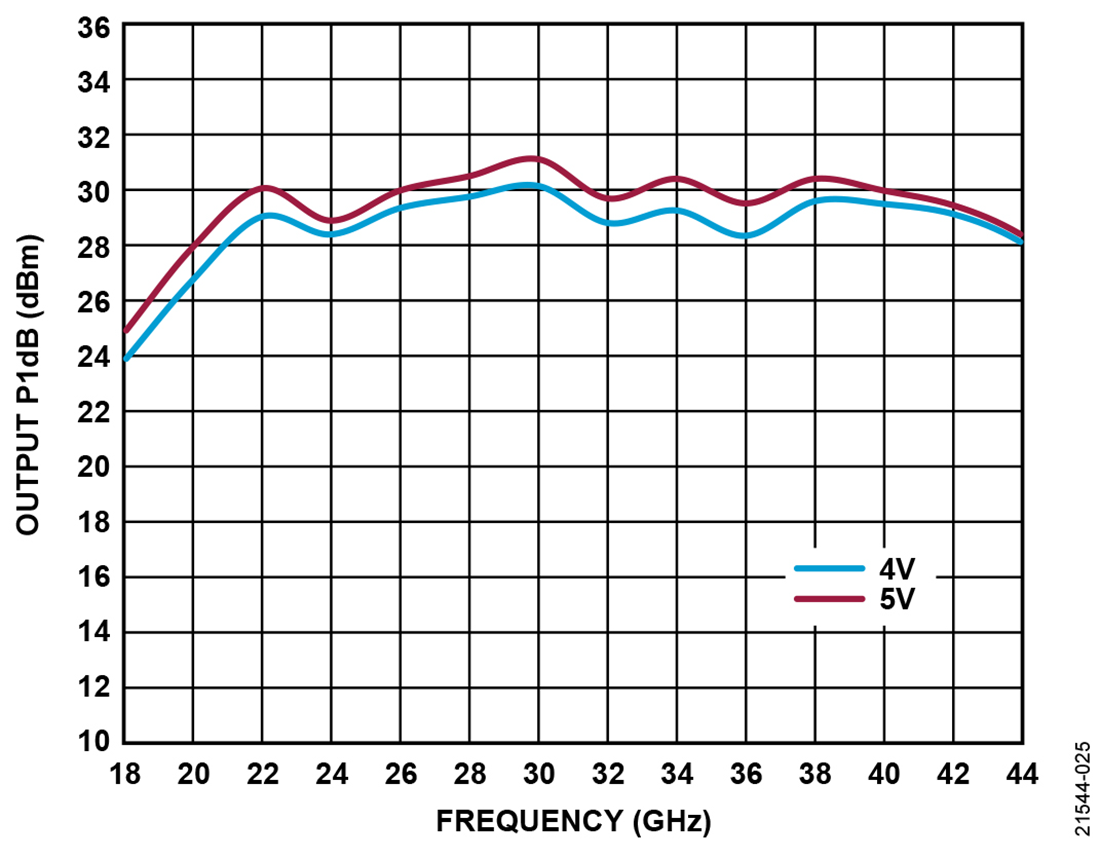

输出P1dBm对比频率（电压）

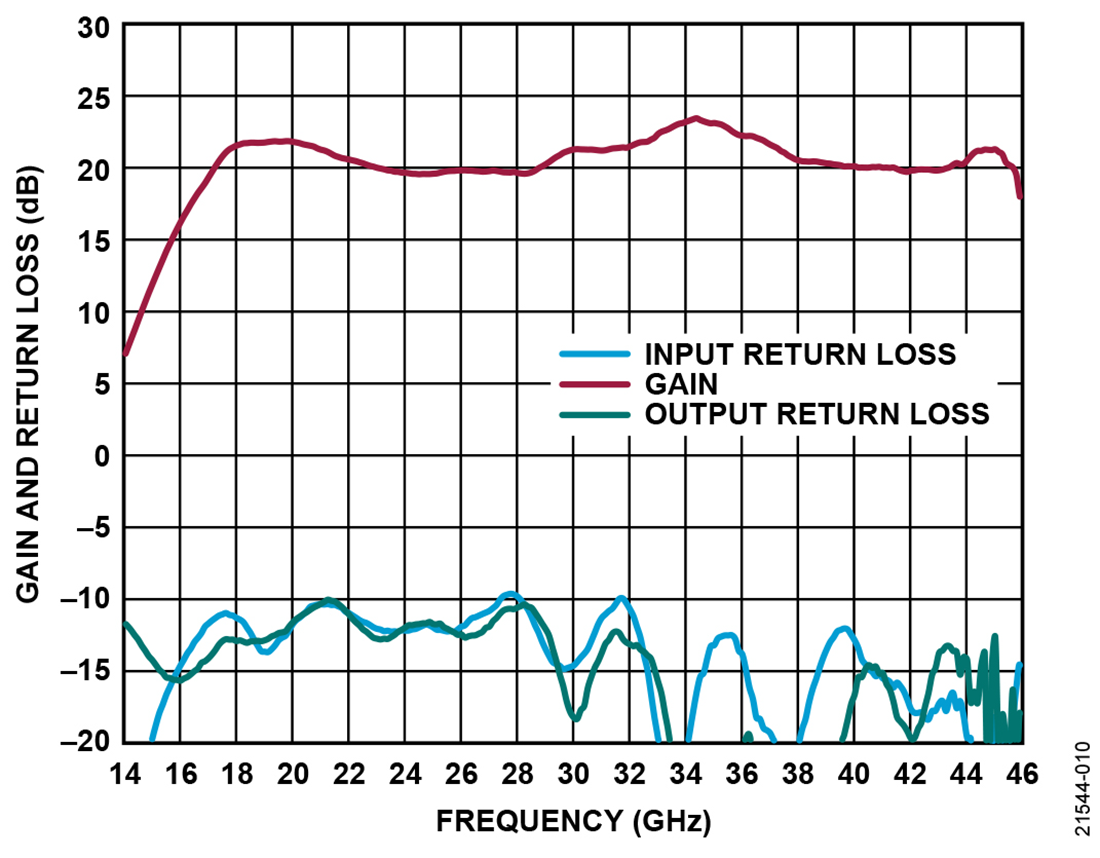

增益和回波损耗对比频率
