Analog Devices Inc. ADPD188BI集成光学模块

Analog Devices Inc. ADPD188BI集成光学模块是利用光学双波长技术进行烟雾检测的完整光度系统。该模块集成了一个高效的光度前端、两个发光二极管 (LED) 和两个光电二极管 (PD)。该模块采用定制封装，可防止LED发出的光线在进入烟雾探测腔之前直接照射到光电二极管。

特定应用集成电路 (ASIC) 的前端包括一个控制模块，一个带有20位突发累加器的14位模数转换器 (ADC) 和三个灵活的、可单独配置的LED驱动器。控制电路包括灵活的LED信号传输和同步检测。模拟前端 (AFE) 具有一流的信号失调和破坏抑制功能。信号失调和破坏通常由环境光引起的调制干扰造成。在1.8V I²C 接口或串行外设接口 (SPI) 端口上实现的数据输出和功能配置。

特性

3.8 x 5.0×0.9mm模块，配有集成光学元件
1个蓝色 LED、1个红外LED和2个光电二极管
2个外部输入，用于其他传感器（例如，CO和温度）
20位突发累加器支持每个采样周期20位

三个370mA LED驱动器
板载采样到采样累加器，每次数据读取最多可获取27位
适用于信号有限的情况下的优化信噪比 (SNR)
I²C或SPI通信

视频

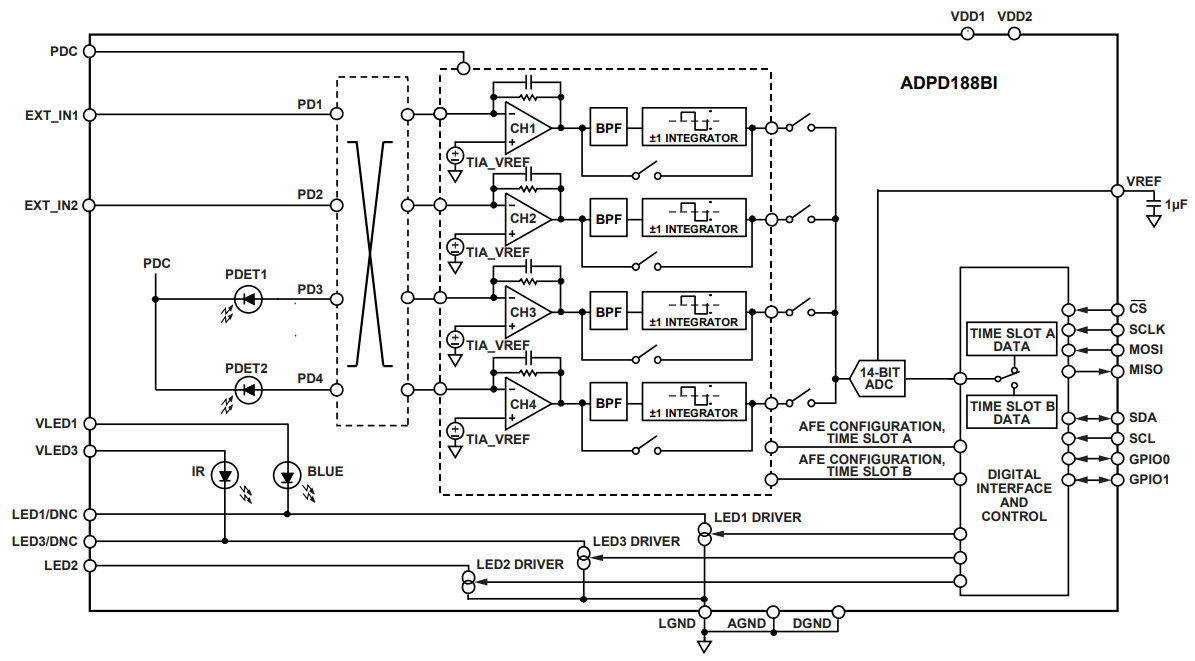

框图

技术文章

Reducing the False Alarm Rate - How Smoke Alarms Can Pass the Hamburger Nuisance Alarm Test
The newly introduced hamburger nuisance test is very hard to pass because the smoke particles from a burnt hamburger patty do not differ that much from normal smoke. Discover why the integrated optical module for smoke detection is a turning point.
