Analog Devices Inc. ADPD2140红外光角度传感器
Analog Devices ADPD2140红外光角度传感器是一款用于测量入射红外光角度的光学传感器。利用ADPD2140响应计算的光角度在±35°角度视野内的线性度为±5°。ADPD2140的辐射敏感面积为0.31mm2。ADPD2140具有低结电容和低暗电流，因而可实现与ADPD1080光度前端的最佳集成。ADPD2140可与同步红外光源（例如发光二极管 (LED)）结合使用，探测用户手部运动以进行手势识别。ADPD2140需要四个光电二极管通道。因此，请将ADPD1080BCPZ与ADPD2140配合使用。
特性
- 2轴光角度测量
- 对入射光角度的线性响应
- 集成式可见光遮挡滤光器
- 不需要光学元件，也无需精确对准
- 低结电容：VR = 0.2V时每通道12.7pF
- 低反向暗电流：VR = 0.2V时为1.74pA（四个通道全都并联）
- 8引脚、2mm×3mm、0.65mm高LFCSP封装
应用
- 便携式设备中的用户手势界面控制
- 对象位置跟踪
- 工业/自动化监控
- 角度感应
- 接近感应
- 对象距离测量（三角测量）
视频

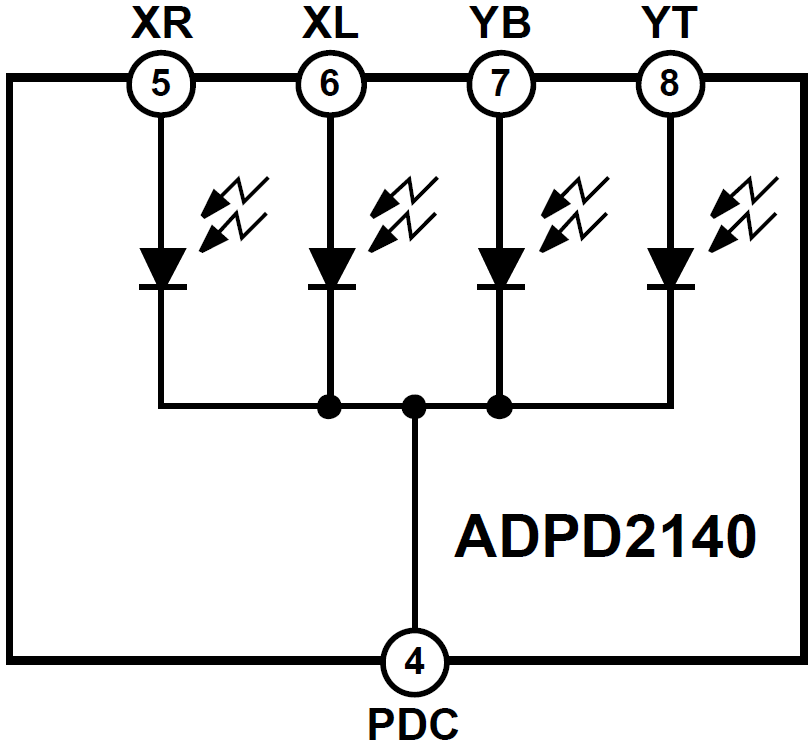

功能框图
