Analog Devices / Maxim Integrated ADPL12010切换电压稳压器
Analog Devices/Maxim Integrated ADPL12010切换电压稳压器为20V、8A/10A全集成降压转换器，静态电流为20μA，具有双相能力。这些器件是高集成度同步降压转换器，内部集成了高侧和低侧开关。ADPL12010稳压器可以在非常高的占空因数下以压差模式运行，使其成为工厂自动化应用的理想选择。这些ADPL12010 IC提供了小型3.5mmx3.75mm、17引脚翻边芯片四通道扁平无铅（FC2QFN）封装。ADPL12010降压转换器与ADPL12005/ADPL12006（5A至6A）系列设备兼容。这些降压转换器非常适合 工厂自动化、负载点、分布式直流电源系统、通信基础设施以及测试和测量。
特性
- 体积小、功率高的DC/DC转换器解决方案：
- 工作VIN范围：3V至 20V
- 集成FET的同步DC-DC转换器
- 最大输出电流：8A/10A
- 固定频率选项：400 kHz和1.5 MHz
- 固定软启动时间：
- 2.5 ms (400 kHz)
- 3.5 ms (1.5 MHz)
- 最低导通时间：36 ns
- 可编程输出电压
- 0.8 V至10 V（400 kHz型）
- 0.8 V至6 V（1.5 MHz型）
- 对称且平衡的SUP和PGND引脚分配布局，可实现更好的电磁干扰（EMI）性能
- 散热增强型3.5 mm x 3.75 mm、17引脚FC2QFN封装
- 在所有负载范围内均具有高效率：
- 跳跃模式下的静态电流为20μA
- 在12VIN/3.3VOUT/400kHz时效率高达95.6%
- 在12VIN/3.3VOUT/1.5MHz时效率高达93.9%
- 双相运行，负载能力高达20A
- 频率同步输入/输出
- 控制器与目标设备之间相位差180°
- 动态均流
- 强制PWM和跳跃模式操作
- 低压差工作
- 电源良好指示器
- 过热和短路保护
- 工作结温范围：-40 °C至150 °C
- 可扩展电源解决方案
- 与ADPL12005/ADPL12006兼容的占位面积
应用
- 工厂自动化
- 负载点
- 分布式直流电源系统
- 通信基础设施
- 测试与测量

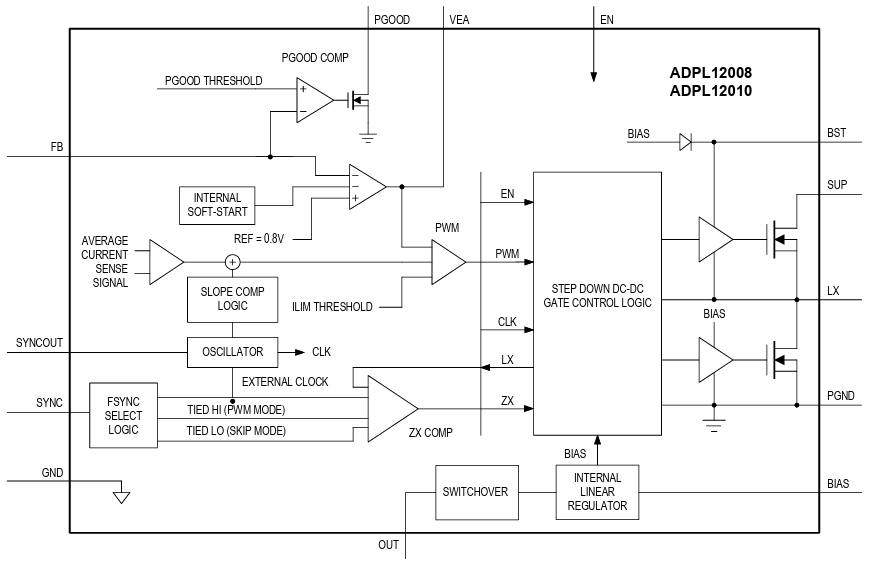

框图

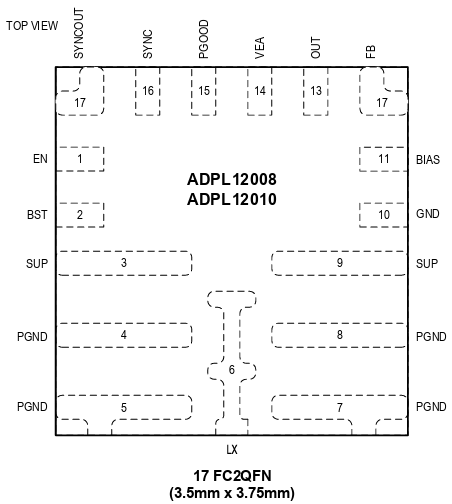

引脚配置
