Analog Devices / Maxim Integrated ADPL40505A低压差 (LDO) 线性稳压器
Analog Devices ADPL40505A低压差 (LDO) 线性稳压器是一款5.5V、P沟道金属氧化物半导体 (PMOS) LDO线性稳压器，可提供高达500mA的负载电流。ADPL40505A具有低功耗工作模式，从电源消耗的静态电流非常低。
该稳压器由内部电路提供全面保护，具备可编程的浪涌电流限制、输出过流限制、反向电流限制以及热过载保护功能。ADPL40505A具有800Ω的有源放电路径，可快速放电输出电容器。
Analog Devices ADPL40505A通过两个外部反馈电阻器，提供可调节的0.8V至5.0V输出电压范围，从而提高了灵活性。ADPL40505A采用8引脚2mm x 2mm 薄型双扁平无引脚 (TDFN) 封装。
特性
- 输入电源电压范围：1.7 V至5.5 V
- 输出电压范围：0.8V至5.0V
- 最大输出电流：500 mA
- 在500mA负载 (3.6VIN) 时的最大压差：120mV
- 低功耗模式下的空载供电电流：20μA
- 正常模式下的供电电流：50μA
- 关闭时的供电电流<>
- 输出噪声为45μVRMS，频率范围为10 Hz至100 kHz
- 60 dB PSRR（10 kHz时）、250 mA负载电流以及300 mV输入和输出电压分离
- 在负载、电压和温度变化的范围内，DC精度为±2%
- 在OUT引脚的800Ω主动放电
- 采用2 μF（最小有效值）输出电容可稳定工作
- 可编程软启动速率
- 过流和过热保护
- 反向电流保护
- 电源良好输出
- 2 mm x 2 mm、8引脚TDFN封装
- 工作温度范围：-40°C至+125°C
应用
- 手机
- 数码相机和音频设备
- 便携式和电池供电设备

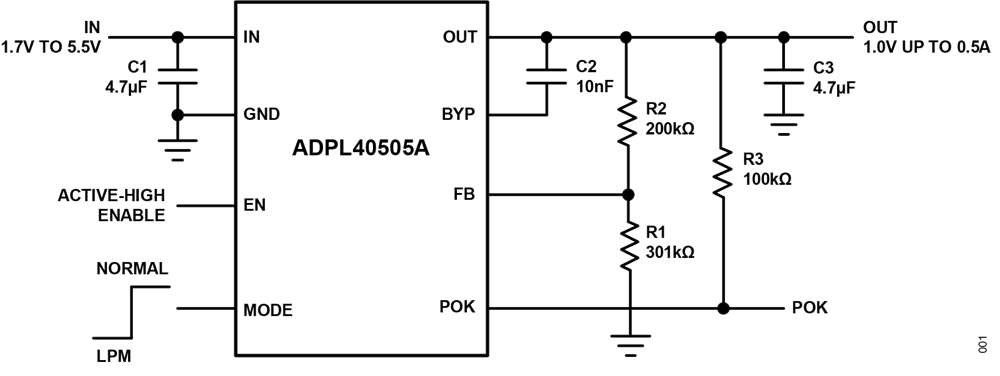

应用示意图
