Analog Devices Inc. ADPL42001高压线性稳压器
Analog Devices Inc. ADPL42001高压线性稳压器具有超低静态电流，非常适合用于工业和电池供电系统。该器件的工作输入电压范围为4V至20V，提供高达100mA负载电流，空载时静态电流仅为8μA。Analog Devices Inc. ADPL42001器件在关断模式下仅消耗0.9μA电流。输出电压在0.6 V至18 V之间可调。在整个温度范围内，反馈电压精度为 ±2%。
开漏PGOOD引脚为系统提供电源良好信号，成功调节输出电压。ADPL42001线性稳压器还设有使能引脚 (EN)，可让用户打开或关闭该器件。该器件具有热关断功能，裸片温度超过+165°C时关断器件。ADPL42001在-40°C至+125°C工业温度范围内工作，采用6引脚紧凑型TSOT或6引脚 (3mm x 3mm) TDFN封装。
特性
- 在恶劣工业环境中可靠工作
- 内置输出电压监控，带PGOOD引脚
- 高压使能输入
- 低静态电流：8 μA
- 低压差：560mV（100mA时）
- 过载保护
- 过温保护
- 宽环境工作温度范围（-40°C至+125°C）/结温范围（-40°C至+150°C）
- 易于使用
- 仅需四个外部元件
- 搭配小型4.7μF、0805输出电容器可稳定工作
- 全陶瓷电容器、紧凑布局
- 减少线性稳压器库存数量
- 宽输入电压范围：4 V至20 V
- 可调输出电压：0.6 V至18 V
- 负载电流能力：可高达100 mA
- 6引脚紧凑型TSOT和6引脚 (3mm x 3mm) TDFN封装选项
应用
- 电池供电设备
- 用于开关电源的后置稳压器
- 车身电子产品和照明

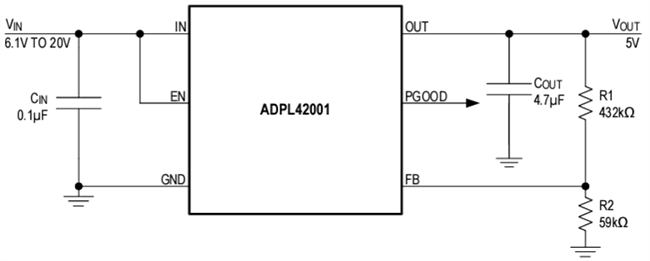

应用电路图
框图
