Analog Devices Inc. ADPL44001高压线性稳压器
Analog Devices Inc. ADPL44001高压线性稳压器具有超低静态电流，非常适用于工业和电池供电系统。ADPL44001线性稳压器在4V至40V输入电压范围内工作，提供高达100mA负载电流，空载时静态电流仅为8μA。该器件在关断时仅消耗0.9μA电流。输出电压可在0.6V至38V电压范围内调节。在整个温度范围内，反馈电压精度为 ±2%。
开漏PGOOD引脚为系统提供电源良好信号，成功调节输出电压。该器件还包含使能引脚（EN），允许用户打开或关闭零件。Analog Devices Inc. ADPL44001线性稳压器具有热关断特性，裸片温度超过+165°C时关断器件。ADPL44001在-40°C至+125°C工业温度范围内工作，采用6引脚紧凑型TSOT或6引脚（3mmx3mm）TDFN封装。
特性
- 在恶劣工业环境中可靠工作
- 内置输出电压监控，带PGOOD引脚
- 高压使能输入
- 低静态电流：8 μA
- 低压差电压：560 mV（100 mA时）
- 过载保护
- 过温保护
- 宽环境工作温度范围：-40°C至+125°C，结温范围：-40°C至+150°C
- 易于使用
- 仅需四个外部元件
- 搭配小型4.7μF、0805输出电容器可稳定工作
- 全陶瓷电容器、紧凑布局
- 减少线性稳压器库存数量
- 宽输入电压范围：4 V至40 V
- 可调输出电压：0.6 V至38 V
- 负载电流能力：可高达100 mA
- 6引脚紧凑型TSOT或6引脚（3mmx3mm）TDFN封装
应用
- 医疗和保健
- 电池供电设备
- 用于开关电源的后置稳压器
- 家庭和楼宇自动化
- 电器
- 大型家用电器

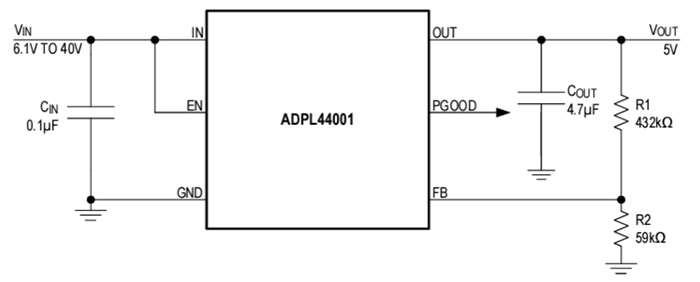

典型应用电路
框图
