Analog Devices / Maxim Integrated ADPL62086 监控电路
Analog Devices/Maxim Integrated ADPL62086监控电路利用出厂设置的复位阈值监控1.02V至4.8V的电压。ADPL62086包含手动复位（MR）输入，支持外部逻辑电路启动复位。ADPL62086具有开漏低激活复位输出。在受监控的电压超过其阈值后，复位输出在复位超时周期内保持有效。
adi ADPL62086采用4引脚SOT23封装，工作温度范围为-40°C至+125°C。
特性
- 在整个温度范围内具有5µA（典型值）、6.8µA（最大值，3.6V时）的低电源电流（+125°C）
- 出厂设置复位阈值选项：1.02V至4.8V（50mV/100mV增量）
- 手动复位输入
- 可确保在VCC ≥ 1V时复位有效
- 开漏复位输出
- 电源瞬态抑制
- 工作温度范围：-40 °C至+125 °C
应用
- 便携式/电池供电和工业设备
- 电子阅读器/平板电脑
- 智能手机

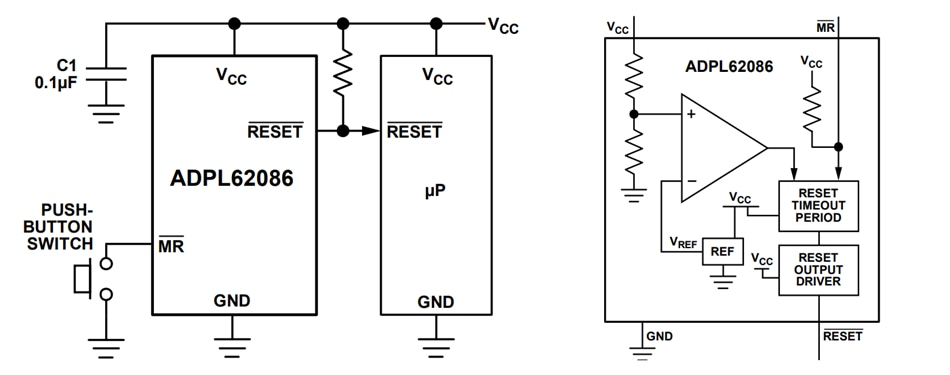

简化应用方框图
复位时序图
