Analog Devices Inc. ADR3630大电流输出电压基准
Analog Devices Inc. ADR3630大电流输出电压基准 是低功耗、高精度电源管理IC电压基准，具有最大3ppm/°C的B级温度系数，采用8引脚MSOP封装。ADR3630能够提供高达70mA的拉电流，是标准低压差（LDO）稳压器的卓越替代品。低热迟滞（7ppm）和低长期漂移（3500小时下160ppm）提高了系统的寿命精度。额定工作温度范围为-40°C至+125°C，运行最低需要0.1μF的负载电容。为实现高精度，在生产阶段利用ADI公司的专有DigiTrim® 技术对输出电压和温度系数进行了调整。
特性
- 低功耗和高精度
- 标准低压差（LDO）稳压器的卓越替代品
- 大电流
- 8引脚MSOP封装
- 1.8V逻辑兼容
应用
- 精密电源
- 便携式仪器仪表
- 过程变送器
- 远程传感器
- 医疗器械
- 汽车电池监控器
规范
- 输出电压范围：2.998V至3.02V
- 最大初始输出电压误差范围：±0.04%至±0.08
- 焊料耐热偏移典型值：±0.06%
- 温度系数：3ppm/°C（B级）或6ppm/°C（A级）
- 最大线路调节：2ppm/V
- 最大拉电流负载调节范围：5ppm/mA至15ppm/mA
- 最大灌电流负载调节：30ppm/mA
- 最大正常运行静态电流：90μA
- 最大关断静态电流：3μA
- 最大压降范围：0.3V至0.9V
- 使能引脚输入电压范围：0.63V至1.17V
- 使能引脚漏电流：典型值为0.3μA，最大值为1μA
- 输出噪声密度典型值：360nV/√Hz
- 热迟滞典型值范围：7ppm至15ppm
- 纹波抑制比典型值：64dB
- 负载电容典型值范围：0.1μF至10μF
- 导通稳定时间典型值：700μs
- 工作温度范围：-40°C至+125°C

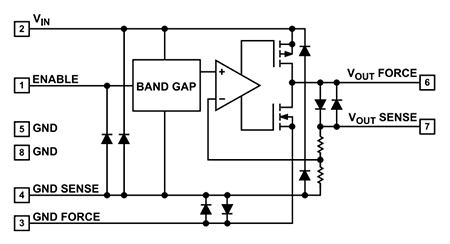

简化原理图
发布日期: 2023-05-22
| 更新日期: 2023-07-07
