Analog Devices Inc. ADRF5050非反射型硅开关
Analog Devices Inc. ADRF5050非反射型硅SP4T开关采用绝缘体上硅 (SOI) 工艺。该器件工作在100MHz至20GHz，具有小于1.20dB的插入损耗和高于47dB的隔离。ADRF5050具有33dBm直通路径射频输入功率处理能力。
ADI ADRF5050非反射型硅SP4T开关采用+3.3V和-3.3V双电源电压工作。此外，该器件还工作在施加单个正向电源电压 (VDD) 同时负电源引脚 (VSS) 接地时。
ADRF5050通过互补金属氧化物半导体 (CMOS) 和低压晶体管到晶体管逻辑 (LVTTL) 应用兼容控制。该器件包括使能和逻辑选择控制，用来实现所有关态和端口镜像。
ADRF5050与 ADRF5042和ADRF5043 引脚兼容，采用24引脚、3mm × 3mm、符合RoHS标准的焊盘格栅阵列 (LGA) 封装，工作温度范围为-40°C至+105°C。
特性
- 100MHz至20GHz的超宽带频率范围
- 非反射式50Ω设计
- 低插入损耗
- 0.9dB典型值到6GHz
- 1.00dB典型值到12GHz
- 1.20dB典型值到20GHz
- RFx和RFx之间的高度隔离
- 54dB典型值到6GHz
- 50dB典型值到12GHz
- 47dB典型值到20GHz
- 高RF功率处理
- 直通路径：33dBm至20GHz
- 端接路径：18dBm至20GHz
- 高输入线性度
- P0.1dB：34dBm（典型值）
- IP3：55dBm（典型值）
- 55ns开/关时间
- 0.1dB稳定时间（50% VCTRL 至0.1dB最终RFOUT）：80ns
- 所有关态控制
- 逻辑选择控制
- 单电源运行，具有降额功率处理能力
- 无低频杂散
- 24引脚、3mm × 3mm、焊盘格栅阵列 ( LGA) 封装
- 与ADRF5042和ADRF5043引脚兼容
应用
- 测试仪器
- 军用无线电、雷达和电子对抗 (ECM)
- 微波无线电和甚小孔径终端 (VSAT)

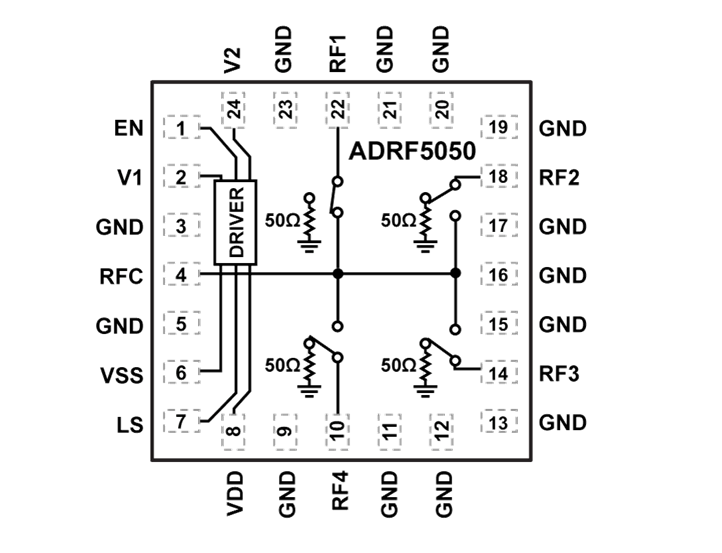

功能框图
