Analog Devices Inc. ADRF5142硅SPDT反射式开关

Analog Devices ADRF5142硅SPDT反射式开关是采用硅制造的反射式单刀双掷 (SPDT) 开关。ADIADRF5142的工作频率范围为8GHz至11GHz，典型插入损耗为1.2dB，典型隔离为40dB。该器件为插入损耗路径提供41dBm平均功率和46dBm峰值功率的射频 (RF) 输入功率处理能力。ADRF5142在+3.3V正电源电压下消耗130μA的低电流，在-3.3V负电源电压下消耗500μA的电流。该器件采用互补金属氧化物半导体 (CMOS)/低压晶体管至晶体管逻辑 (LVTTL) 兼容控制。ADRF5142无需额外的驱动器电路，因此非常适合用于替代基于氮化镓 (GaN) 和PIN二极管的开关。

ADRF5142采用20引线、3.0mm x 3.0mm、符合RoHS指令的焊盘栅格阵列 (LGA) 封装，工作电压范围为-40°C至+85°C。

特性

  • 频率范围：8 GHz至11 GHz
  • 高输入线性度
    • 46dBm下的0.1dB功率压缩 (P0.1dB)
    • 三阶交调截点 (IP3) ：70 dBm
  • 高功率处理能力（TCASE = 85°C时）：
    • 插入损耗路径
      • 平均41dBm
      • 脉冲（>100ns脉冲宽度，15%占空比）：44dBm
      • 峰值（≤100ns峰值持续时间，5%占空比）： 46dBm
    • RFC（引脚3）为41dBm时热切换
  • 低插入损耗：1.2dB (典型值）
  • 高隔离：40dB（典型值）
  • 快速开关时间：60ns
  • 射频稳定时间：0.1dB（65ns时）
  • 无低频杂散信号
  • 正向控制接口：兼容CMOS/LVTTL
  • 20引线、3.0mm x 3.0mm LGA封装
  • 与 ADRF5141 和 ADRF5144 引脚兼容

应用

  • X频段通信和雷达
  • 电子战
  • 卫星通信
  • 氮化镓 (GaN) 和PIN二极管替代品

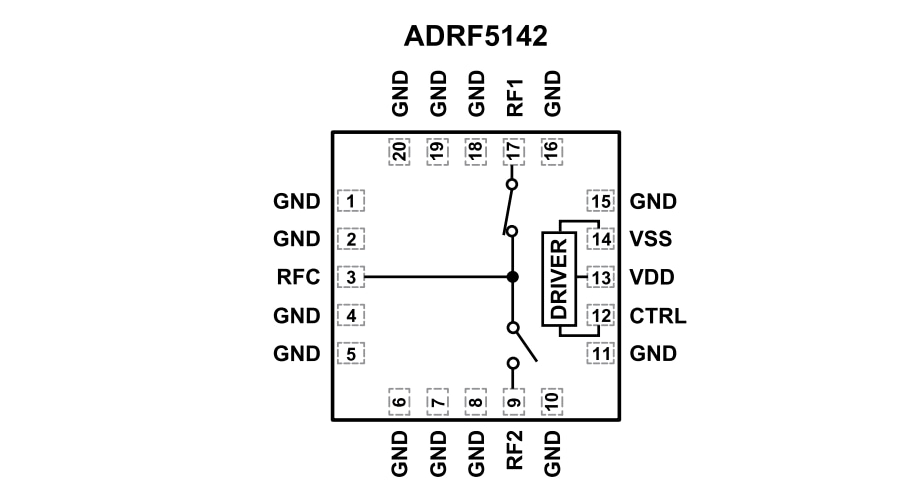

功能框图

应用电路图 - Analog Devices Inc. ADRF5142硅SPDT反射式开关
发布日期: 2024-07-29 | 更新日期: 2024-08-05
