Analog Devices Inc. ADRF5300反射式SPDT开关
Analog Devices Inc. ADRF5300反射式SPDT开关采用硅工艺制造，开发用于24GHz至32GHz范围内的5G应用。ADRF5300具有1.1dB低插入损耗、38dB高隔离度以及28dBm（平均）和36dBm（峰值）射频输入功率处理能力。
ADI ADRF5300反射式SPDT开关集成了一个负电压发生器 (NVG)，可在施加到VDD引脚上的3.3V (VDD) 单一正电源下工作。ADRF5300支持CMOS-和低压晶体管-晶体管逻辑 (LVTTL) 兼容控制。
ADRF5300反射式SPDT开关的工作温度范围为-40°C至+105°C，采用20引脚、3mm × 3mm、符合RoHS指令的焊盘栅格阵列 (LGA) 封装。
特性
- 反射式设计
- 低插入损耗：1.1dB
- 高隔离度：38dB
- 高输入线性度
- 37dBm P0.1dB
- 65dBm IP3
- 高射频输入功率处理能力
- 28dBm（平均值）
- 36dBm（峰值）
- 3.3V单电源运行
- 内部负电压发生器
- 射频稳定时间：70ns（0.1dB最终射频输出）
- 20引脚、3mm × 3mm、符合RoHS指令、焊盘栅格阵列封装
应用
- 工业扫描仪
- 测试仪器仪表
- 5G毫米波蜂窝基础设施
- 军用无线电、雷达、电子对抗 (ECM)
- 微波无线电和甚小孔径终端 (VSAT)

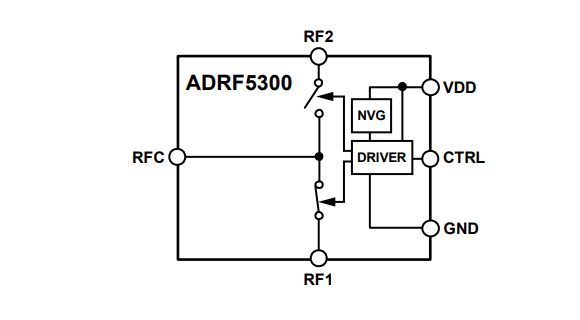

功能框图
发布日期: 2020-10-29
| 更新日期: 2024-11-26
