Analog Devices Inc. ADRF5547射频前端多芯片模块

Analog Devices ADRF5547双通道射频前端多芯片模块设计用于工作频率范围为3.7GHz至5.3GHz的时分双工 (TDD) 应用。ADRF5547采用双通道配置,包含级联两级低噪声放大器 (LNA) 和大功率硅单刀双掷 (SPDT) 开关。

特性

  • 集成式双通道射频前端
    • 2级LNA和大功率SPDT开关
    • 片上偏置和匹配
    • 单电源供电
  • 增益
    • 高增益模式:4.6GHz时为33dB(典型值)
    • 低增益模式:4.6GHz时为18dB(典型值)
  • 低噪声系数
    • 高增益模式:4.6GHz时为1.6dB(典型值)
    • 低增益模式:4.6GHz时为1.6dB(典型值)
  • 高隔离度
    • RxOut-ChA和RxOut-ChB:45dB(典型值)
    • TERM-ChA和TERM-ChB:53dB(典型值)
  • 低插入损耗:0.5dB(4.6GHz时的典型值)
  • 0TCASE = 105°C时具有高功率处理能力
    • 整个生命周期
      • LTE平均功率 (9dB PAR):40dBm
    • 单一事件(<10秒运行)
      • LTE平均功率 (9dB PAR):43dBm
  • 高OIP3:31dBm(典型值)
  • 关断模式和低增益模式(针对LNA)
  • 低电源电流
    • 高增益模式:5V时为86mA(典型值)
    • 低增益模式:5V时为36mA(典型值)
    • 关断模式:5V时为12mA(典型值)
  • 正逻辑控制
  • 6mm × 6mm、40引脚LFCSP (36mm2)

应用

  • 无线基础设施
  • TDD大规模多输入和多输出(大规模MIMO)以及有源天线系统
  • 基于TDD的通信系统

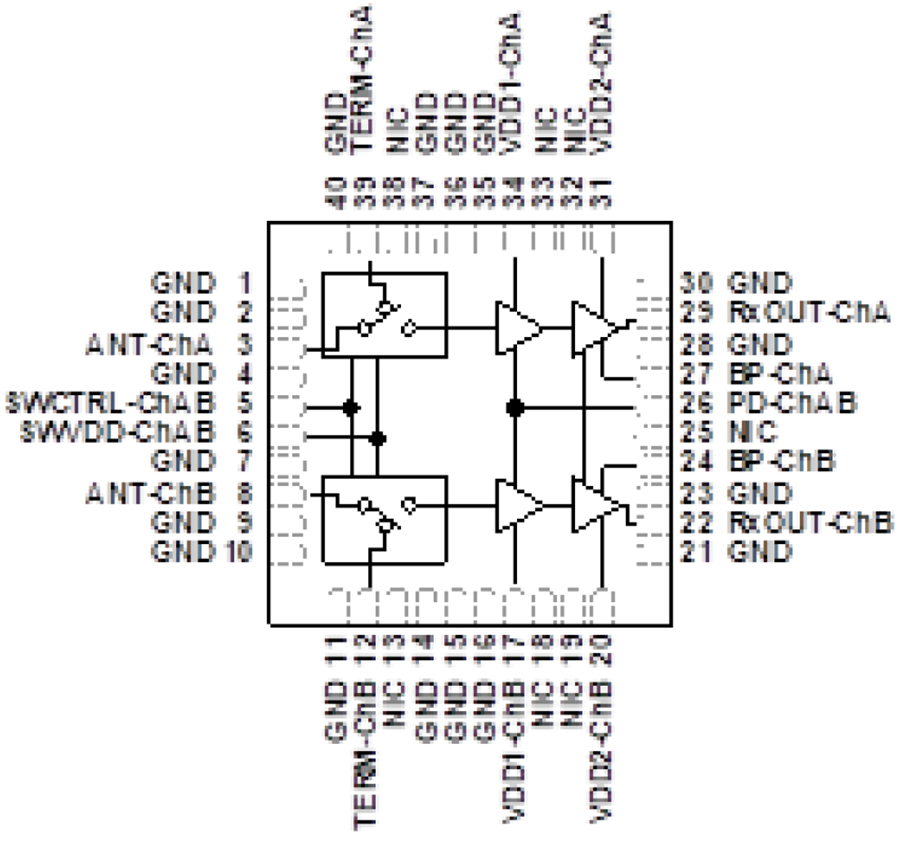

功能框图

框图 - Analog Devices Inc. ADRF5547射频前端多芯片模块
发布日期: 2019-10-09 | 更新日期: 2024-03-11
