Analog Devices Inc. ADRF6650-EVALZ评估板
Analog Devices Inc. ADRF6650-EVALZ评估板是一款4层Rogers印刷电路板 (PCB)，配置用于评估ADRF6650的运行情况。ADRF6650双路下变频器集成了双混频器、双数字开关衰减器、双数字可变增益放大器、锁相环 (PLL) 和压控振荡器 (VCO)。ADI ADRF6650-EVALZ评估板包括ADRF6650双路下变频器。
特性
- 用于ADRF6650的全功能评估板
- 5.6V（需要1A电流能力）单电源
- 用于控制的ACE软件
必要设备
- SDP-S控制器板
- 模拟信号源
- 5.6V电源（需要1A电流能力）
- 运行Windows® XP或Windows 7的PC
- 推荐USB 2.0端口
- 分析 | 控制 | 评估 (ACE)

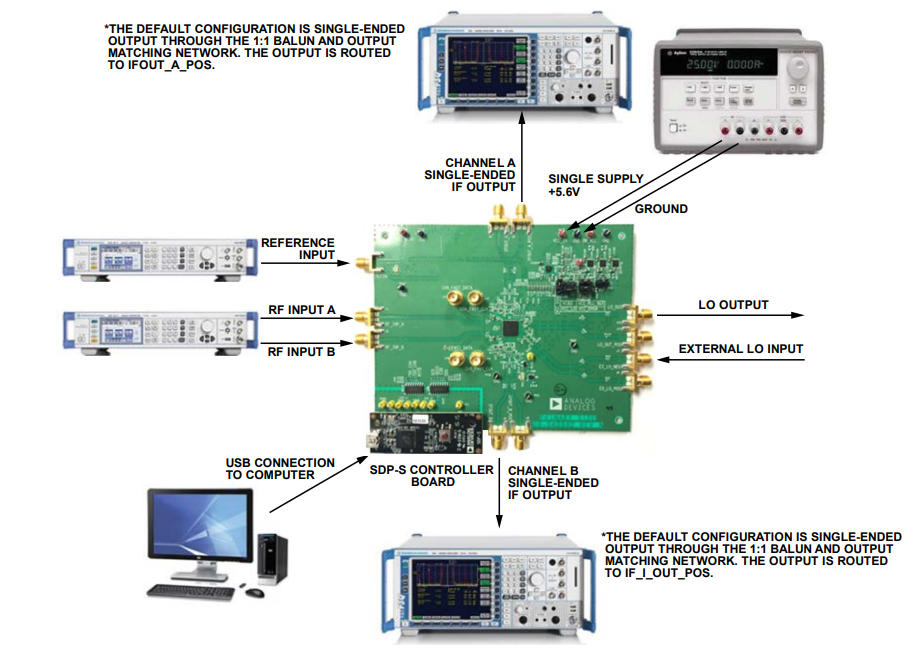

硬件

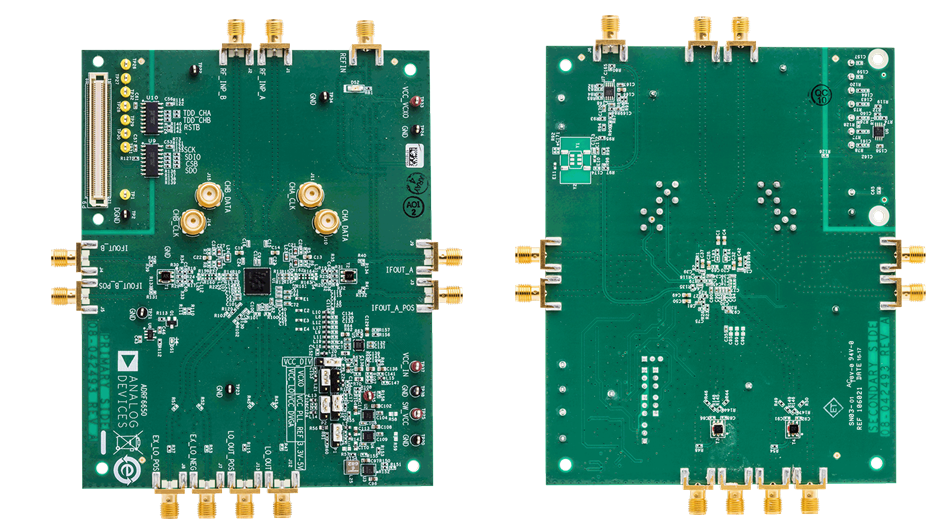

前后视图
发布日期: 2021-03-22
| 更新日期: 2022-03-11
