Analog Devices Inc. ADRV9003窄带/宽带射频收发器
Analog Devices Inc. ADRV9003窄带/宽带射频收发器，是一款高度集成的射频收发器，具有单通道发射器、双通道接收器、集成合成器和数字信号处理功能。ADRV9003是一款高性能、高线性度、高动态范围收发器，设计用于优化性能与功耗系统。该器件可配置，非常适合用于要求苛刻的低功耗、便携式和电池供电设备。ADRV9003的工作频率范围为30MHz至6000MHz，覆盖UHF、VHF、工业、科学、医疗 (ISM) 频段，窄带 (kHz) 和宽带工作的蜂窝频段高达40MHz。ADRV9003可用于TDD和FDD操作。
该收发器由直接转换信号路径组成，具有先进的噪声系数和线性度。每个完整的接收器和发射器子系统均包括直流失调校正、正交纠错 (QEC) 和可编程数字滤波器，因此数字基带无需这些功能。此外，还集成了若干辅助功能，例如辅助模数转换器 (ADC)、辅助数模转换器 (DAC) 和通用输入/输出 (GPIO)，以提供额外监测和控制功能。
全集成锁相环为发射器、接收器和时钟部件提供高性能、低功耗小数N分频合成。精心设计和布局技术可为高性能个人无线电应用提供所需的隔离。集成了所有压控振荡器 (VCO) 和环路滤波器元件，可最大限度地减少外部元件数量。本地振荡器 (LO) 具有灵活的配置选项，包括快速锁定模式。该收发器具有低功耗休眠和监控模式，可节能并延长便携式设备的电池寿命，同时监控通信。
Analog Devices ADRV9003的内核可直接由1.0V、1.3V和1.8V稳压器供电，通过标准4线串行端口控制。其他电源提供适当的数字接口电平，并优化接收器、发射器和辅助转换器性能。通过可配置的CMOS或低压差分信号 (LVDS) 串行同步接口 (SSI)，支持高数据速率和低数据速率接口。ADRV9003采用12mm×12mm、196焊球芯片级封装球栅阵列 (CSP_BGA) 封装。
特性
- 高度集成的收发器，具有单通道发射器和双通道接收器。
- 频率范围：30MHz至6000MHz
- 发射器和接收器带宽：12kHz至40MHz
- 两个完全集成的小数N分频射频合成器
- LVDS和CMOS同步串行数据接口选项
- 低功耗监视器和睡眠模式
- 多芯片同步功能
- 快速跳频
- 动态配置文件切换，用于动态数据速率和采样率
- 可通过4线SPI完全编程
- 12mm × 12mm, 196-ball CSP_BGA
应用
- 任务关键通信
- 非常高频 (VHF)、超高频 (UHF) 和蜂窝至6GHz
- 时分双工 (TDD) 和频分双工 (FDD) 应用

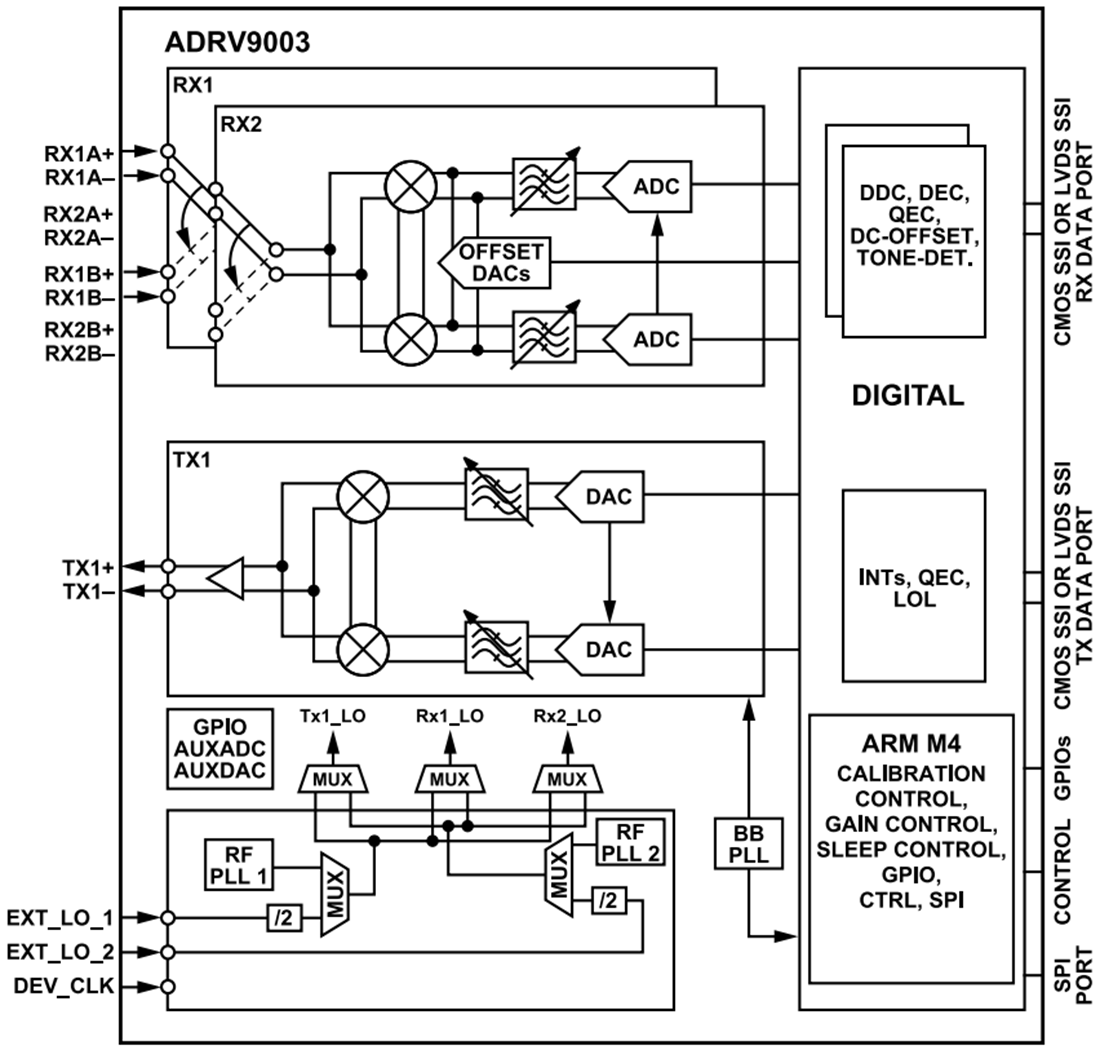

功能框图
