Analog Devices Inc. ADSP-2183x/-SC83x高性能SHARC®-FX DSP
Analog Devices ADSP-2183x/-SC83x高性能SHARC®-FX数字信号处理器 (DSP) 属于SHARC-FX产品系列。SHARC-FX核心采用单指令多数据 (SIMD) 向量浮点架构，大多数组合下每周期可发出多达四条指令。ADSP-2183x/ADSP-SC83x处理器中的SHARCFX内核具有高达1GHz的处理速度，并配有高达2MB的L2存储器，适用于低延迟应用。对于寻求增强连接性选项（如以太网）的应用，ADSPSC834/SC835除了SHARC-FX内核外，还包括一个ARM® Cortex®-M33。SHARC-FX系列的所有成员都配有板载IIR和FIR加速器以及用于C/C++编程的高效自动矢量化编译器。
SHARC-FX内核支持对高达256位的向量中所有数据类型的标量和向量运算，包括整数、定点、浮点、16位/32位复数定点数以及32位/64位复数浮点数。每个周期允许执行8次Float32乘累积运算，且无对齐限制。SHARC-FX内核还具有大型寄存器集（32个数据寄存器），从而减少了对堆叠保存和恢复的需求。ADI ADSP-2183x/ADSP-SC83x处理器的外设和系统架构与早期SHARC处理器兼容，可轻松实现应用程序移植。
通过集成一组业界领先的系统外设和存储器，ADI系列处理器成为需要在单一集成封装中实现尖端信号处理应用的首选平台。这些应用包括需要高浮点性能的汽车、专业音频和工业应用。
特性
- SHARC-FX高性能浮点内核
- 256位向量大小
- 1GHz内核频率下的峰值性能 - 24 GFLOPS，8 GMAC（32位浮点），16 GMAC（16位定点）
- 64/512kB L1指令/数据存储器（带ECC）
- 32/256kB L1指令/数据缓存（带ECC）
- ARM Cortex-M33连接核心 - 400MHz频率，配备64/128kB指令/数据存储器及奇偶校验保护
- 存储器
- 具有专用存储器、DMA和多通道支持的并行操作
- 片上L2 SRAM高达16Mb (2MB)，带ECC保护
- 一个3级 (L3) 16位接口，连接至DDR3L SDRAM设备
- 机载加速器
- 两个FIR引擎（每个周期最多1GHz、4-taps）
- 四个IIR引擎（每个双二阶最多1GHz、6个周期）
- 安全
- 加密硬件加速器
- 快速安全引导，支持IP保护
- 以太网、HyperBus、CAN-FD、HADC、I2C和ASRC/SPORT
- ADSP-2156x和ADSP-2159x布局兼容选项
- 符合汽车应用类AEC-Q100标准
- 17mm × 17mm，400球BGA_ED（间距为0.8mm）封装
- 符合 RoHS 要求
应用
- 汽车
- 音响主机和放大器用音频
- ANC/RNC
- 数字驾驶舱
- 国际商会
- AEC/Mic波束成形
- ADAS
- 消费电子产品
- 扬声器
- 条形音箱
- AVR
- 会议系统
- 调光台
- 麦克风阵列
规范
- 锁相环 (PLL) 时钟频率范围：1.20GHz至2.00GHz
- 最大三态漏电流：10μA
- 输入电容：5 pF（最大值）
- 结温范围
- 0°C至+125°C消费级
- -40°C至+125°C工业/汽车级

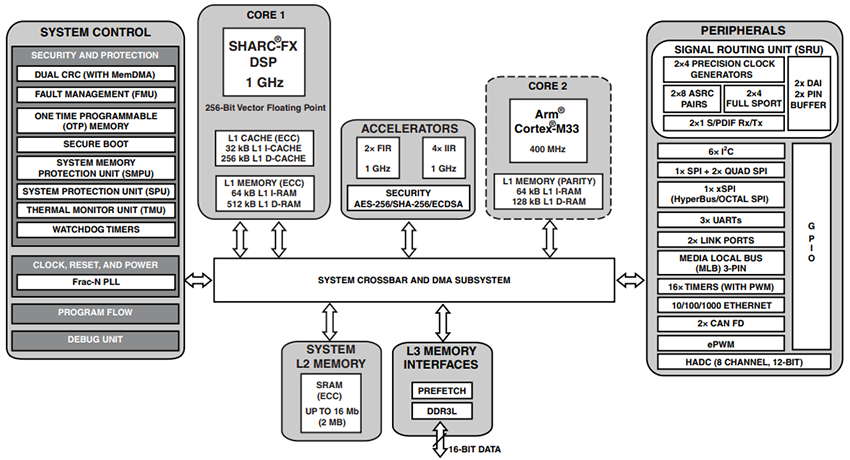

ADSP-SC835处理器框图
SHARC-FX处理器框图
ARM Cortex-M33处理器集成图
发布日期: 2025-10-01
| 更新日期: 2025-10-06
