Analog Devices ADSP-BF707 Blackfin+ Embedded Processors

Analog Devices ADSP-BF707 Blackfin+
嵌入式处理器

Analog Devices ADSP-BF707低功耗Blackfin+嵌入式处理器工作频率高达400MHz,并能维持额定值低于100mW的低额定静态功耗。 ADSP-BF706处理器集成了业界领先的系统外设、1MByte大容量片上L2 SRAM和DDR2/LPDDR接口

ADSP-BF707 Blackfin+处理器在一个集成封装中提供RISC式编程能力、多媒体支持和先进的信号处理,堪称新一代应用的理想平台。这些应用涵盖众多市场领域,从汽车系统到嵌入式工业、仪器仪表、视频/图像分析、生物特征识别和控制应用。

特性
  • Blackfin+内核性能达400MHz
    • 每个周期都支持双通道16位或单通道32位MAC
    • 16位复杂MAC和许多其他指令集增强功能
    • 指令集与以前的Blackfin产品兼容
  • 低成本封装
    • 88引脚LFCSP_VQ(QFN)封装(12mm × 12mm),符合RoHS
    • 184球栅CSP_BGA封装(12mm × 12mm × 0.8mm脚距),符合RoHS
  • 系统功耗低,核心区域功耗在400MHz 、TJUNCTION为25°C时小于100mW(< 0.25mW/MHz)
存储器
  • 136kB L1 SRAM,具有多个奇偶校验位保护功能
    • 64kB指令、64kB数据、8kB暂存器
  • 大容量片上L2 SRAM,带ECC保护功能
    • 256kB、512kB、1MB版本
  • 片上L2 ROM(512kB)
  • L3接口(仅限CSP_BGA)经过优化可降低系统功耗,提供至DDR2或LPDDR DRAM器件(高达200MHz)的16位接口
  • 安全及一次可编程存储器
    • 加密硬件加速器
    • 快速安全启动,以保护IP
    • memDMA加密/解密,保证快速运行时安全
框图

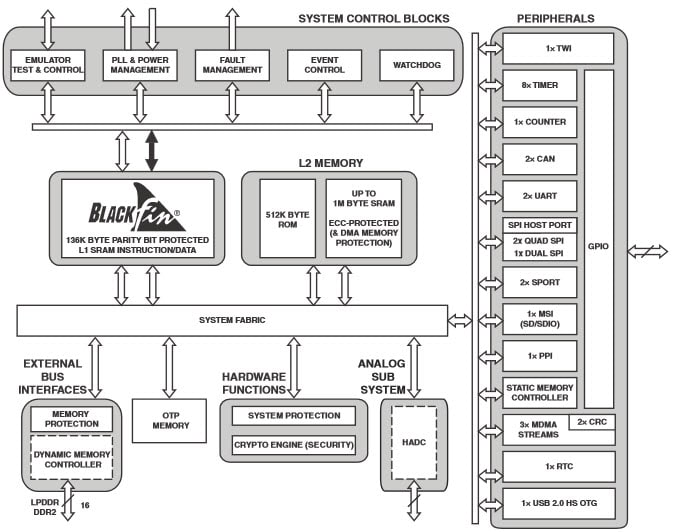

Block Diagram
eNews
  • Analog Devices Inc.
发布日期: 2015-09-29 | 更新日期: 2024-07-17
