Analog Devices Inc. ADTR1107前端IC
Analog Devices Inc. ADTR1107前端IC是一款紧凑型6GHz至18GHz器件，非常适合用于相控阵天线或雷达应用。ADTR1107包含一个集成功率放大器、一个低噪声放大器（LNA）和一个反射式单刀双掷（SPDT）开关。
在发射状态下，Analog Devices ADTR1107前端IC具有25dBm的饱和输出功率（PSAT）和22dB的小信号增益。在接收状态下，该IC具有18dB的小信号增益和2.5dB的噪声系数。此外，该器件还具有用于电源检测的定向耦合器和可内部匹配至50Ω的输入/输出（I/O）。
ADTR1107 IC采用5mm×5mm、24端子焊盘栅格阵列（LGA）封装。
特性
- 工作温度范围：6 GHz至18 GHz
- 发射状态PSAT ：25dBm（典型值）
- 发射状态小信号增益：22 dB（典型值）
- 接收状态小信号增益：18dB（典型值）
- 接收状态噪声系数：2.5dB（典型值）
- 耦合功率放大器输出，用于功率检测
应用
- 相控阵天线
- 军用雷达
- 天气雷达
- 通信链路
- 电子战

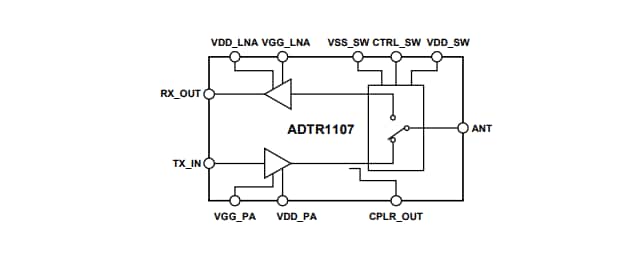

功能图
发布日期: 2020-02-27
| 更新日期: 2024-09-13
