Analog Devices ADuCM310精密
模拟微控制器Analog Devices ADuCM310精密模拟微控制器集成1个16位（14位精度）多通道逐次逼近寄存器 (SAR) 模数转换器 (ADC)、1个ARM Cortex™-M3处理器、8个电压输出数模转换器（DAC）、6个电流输出DAC以及闪存/EE存储器，采用6mm × 6mm、112球栅CSP_BGA封装。
ADC的转换速率可达800kSPS。该器件内置多个内部通道，如电源监控通道、片内温度传感器和内部基准电压监控器。
VDAC均为集成输出缓冲器的12位字符串DAC，可提供10mA至50mA的源电流，能夠驱动10nF容性负载。ADC、IDAC和VDAC电路采用精密2.5V片内基准电压源，确保所有外设都能维持低漂移性能。
集成式80MHz ARM Cortex-M3处理器具有32位精简指令集计算机 (RISC)，可提供达100DMIPS的峰值性能。ARM Cortex-M3处理器还具有灵活的14通道直接存储器访问 (DMA) 控制器，支持串行外设接口 (SPI)、UART和I²C通信外设。此外，ADuCM310还具有256kB非易失性闪存/EE存储器和片上集成32kB SRAM。
|
- 模拟输入/输出
- 22通道、14位、800kSPS模数转换器 (ADC)
- 10个外部通道
- 1个片内芯片温度监控器
- 6个电流输出数模转换器 (IDAC) 监控通道
- 3个电源监控通道
- 2个缓冲基准输出通道
- 全差分模式和单端模式
- 模拟输入范围：0V到2.5V
- 6个低噪声、12/14位IDAC输出
- 1x250mA、1x200mA、2x100mA和2x20mA
- 半导体光学放大器 (SOA) IDAC下拉至−3.0V，可实现快速吸电流
- 八个12位电压输出DAC (VDAC)
- 通道0和通道1：0V至3V，75Ω负载
- 通道2和通道3：−5V至0V，500Ω负载
- 通道4和通道5：0V至3V，300Ω负载
- 通道6：0V至5V，500Ω负载
- 通道7：0V至5V，100Ω负载
- 片内基准电压：2.5V
- 微控制器
- ARM Cortex-M3处理器，32位RISC架构
- 串行线路端口支持代码下载和调试
- 时钟选择
- 精调片内振荡器 (±3%)
- 80MHz锁相回路 (PLL)
- 外部16MHz晶体选择
- 外部时钟源
- 存储器
- 2x128kB闪存/EE存储器、32kB SRAM
- 电路内下载，SW-DP式调试
- 软件触发内部电路重新编程
- 片内外设
- UART、2 x I²C和2 x SPI串行输入/输出
- 28引脚通用输入输出 (GPIO) 端口
- 3个通用型定时器
- 唤醒 (W/U) 定时器
- 看门狗定时器 (WDT)
- 32元素可编程逻辑阵列 (PLA)
- 向量中断控制器
- 供电
- 多个电源
- VDAC6和VDAC7使用5V
- 数字和模拟输入/输出使用3.3V
- IDAC使用1.8V到2.5V
- IDAC3和VDAC2/VDAC3使用−5V电源
- 封装和温度范围
- 6mm × 6mm、112球栅CSP_BGA封装
- 可在−10°C到+85°C环境温度下完全额定运行
- 工具
- 应用
- 精密仪器、智能传感器
- 数据采集系统
- 基站系统
- 瞬态捕获系统
- DAS和通信系统
- 可穿戴式健康监控设备
- 光学网络—激光电源控制
|

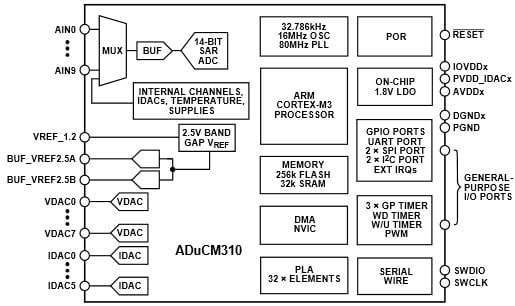

功能框图
 |
