Analog Devices Inc. ADuM1201双通道数字隔离器
Analog Devices ADuM1201双通道数字隔离器具有优于光耦合器的出色性能特征。这些器件基于专有的iCoupler®技术，将高速CMOS与单芯片变压器技术融为一体。由于采用iCoupler器件，因此功耗仅为光耦合器的1/10至1/6，并且无需LED、光电二极管、外部驱动器和其他分立元件。ADuM1201数字隔离器具有如下特性：3V/5V电平转换；低功耗运行；双向通信；3ns精密时序特性；工作温度高达125°C。
ADuM1201隔离器设有两个独立的隔离通道，支持多种通道配置和数据速率。另外还提供汽车级版本ADuM1201系列，该系列符合AEC-Q100标准，工作温度高达125°C。典型应用包括RS-232/RS-422/RS-485收发器隔离、尺寸至关重要的多通道隔离、SPI接口/数据转换器隔离、混合动力电动汽车、电池监控器和电机驱动器。
特性
- 基于专有的iCoupler®技术
- 低功耗工作
- 双向通信
- 3V/5V电平转换
- 工作温度高达125°C
- 高数据速率：直流至25Mbps (NRZ)
- 高共模瞬变抗扰度：>25kV/μs
- 精密时序特性：
- 最大脉宽失真：3ns
- 最大通道至通道匹配：3ns
- 提供符合AEC-Q100标准的汽车应用版本
- UL认证：2500Vrms，持续1分钟，符合UL 1577标准
- 符合RoHS指令的8引脚窄体SOIC封装
应用
- 尺寸至关重要的多通道隔离
- SPI接口/数据转换器隔离
- RS-232/RS-422/RS-485收发器隔离
- 数字现场总线隔离
- 混合动力电动汽车、电池监控器和电机驱动器

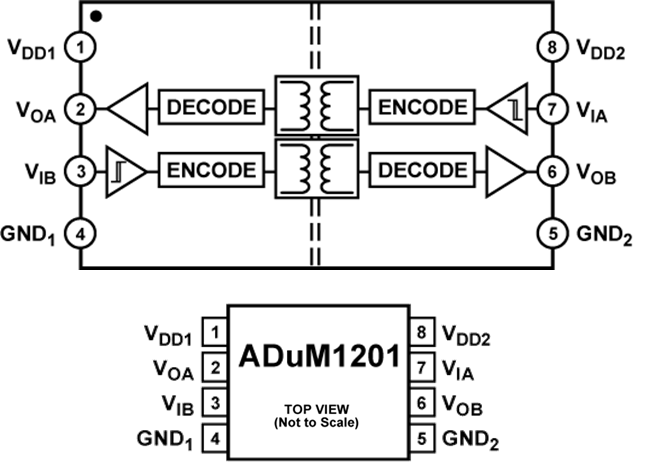

带引脚配置的功能框图
