Analog Devices Inc. ADuM1252双向I2C隔离器

Analog Devices Inc. ADuM1252双向I2C隔离器为要求在同一线路上双向传输数据的应用（如I2C）提供两个双向开漏通道。为防止闩锁操作，第1侧输出包含专用缓冲器，用于调节0.64V逻辑低电压，输入逻辑低电平阈值至少比输出逻辑低电压低50mV。2侧提供传统缓冲器，无法调节逻辑低电平输出电压。超低功耗Vishay ADuM1252还为第2侧的热插拔连接提供无干扰总线连接，具体方法是，在连接第1侧和第2侧之前，首先对总线引脚进行预充电，然后监控总线状态是空闲总线还是检测到I2C停止条件。

Analog Devices ADuM1252在隔离器的第一侧和第二侧均设有独立的1.71V至5.5V电源，工作频率高达2MHz。每侧21µA的超低待机电流非常适合用于电池供电系统。这些器件采用8引脚窄体SOIC封装，额定环境工作温度范围为-40°C至+125°C。

特性

  • 低VOL(MAX) 可实现更高的I2C器件兼容性
    • 0.69V（1侧）
    • 0.4V（2侧）
  • 超低功耗，延长电池寿命，400kHz时每通道142μA（典型值）
  • 独立的宽VDD1/VDD2 电源范围支持更多逻辑电压电平，并支持电平转换，两侧电源均为1.71V至5.5V
  • 增强型热插拔2侧I/O，在总线空闲或停止状态下连接初始2侧，以防止数据损坏
  • 高达2MHz SCL的双向I2C数据传输
  • 用于高级总线拓扑的双向SCL支持时钟扩展和跨越隔离栅的多个控制器
  • 强大的电流吸收能力可实现更低的RPULL-UP 值，达到更快的总线速度
    • 5mA（1侧）
    • 50mA（2侧）
  • 数字信号的稳固电气隔离
    • 连续耐受445VRMS（VIOWM）， 8引脚窄体SOIC封装
    • 承受±10kV浪涌，符合IEC 61000-4-5
    • 4mm爬电距离和电气间隙、8窄体SOIC封装
  • 待认证安全和法规
    • IEC60747-17，增强的VIORM（窄体SOIC封装）：630VPEAK
    • UL 1577（8引脚窄体SOIC封装）：3000VRMS 持续1分钟
    • IEC/EN/CSA 62368-1
    • IEC/EN/CSA 61010-1
    • CAN/CSA-C22.2第14-18号

应用

  • 隔离的I2C/SMBus接口
  • 电池管理系统
  • 以太网供电 (PoE)
  • 电机控制系统

规范

  • 电源电压范围：1.71 V至5.5 V
  • 欠压闭锁阈值侧：1.48V至1.65V
  • 欠压闭锁阈值迟滞：30mV（典型值）
  • 典型输入电容：5pF
  • 漏电流：±10 µA
  • 共模瞬态抑制：200kV/μs（最小值）
  • 最大数据速率：2MHz（最小值）
  • 工作温度范围：-40 °C至+125 °C
  • 结温：+150 °C

视频

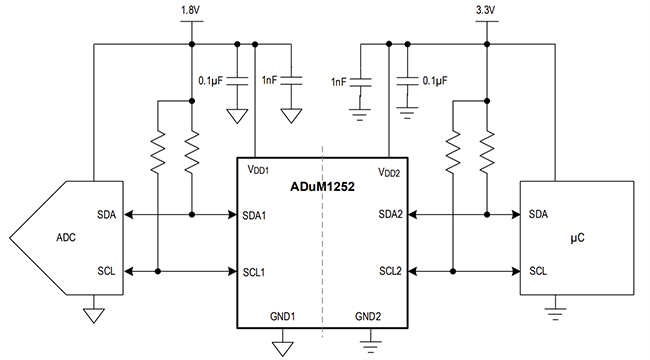

典型应用电路

应用电路图 - Analog Devices Inc. ADuM1252双向I2C隔离器

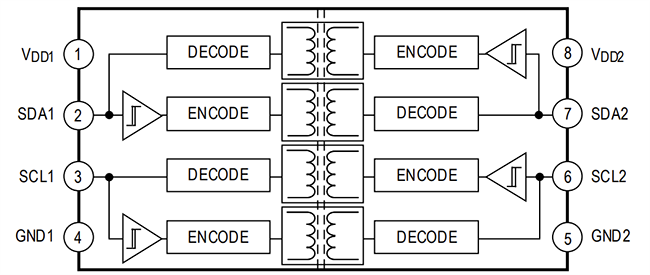

功能图

框图 - Analog Devices Inc. ADuM1252双向I2C隔离器
发布日期: 2024-02-22 | 更新日期: 2024-11-11
