Analog Devices Inc. ADuM1253超低功耗I2C数字隔离器
Analog Devices Inc. ADuM1253超低功耗I2C数字隔离器具有两个开漏通道，一个单向、一个双向。该双通道设计适用于需要在同一线路上双向传输数据但具有单向时钟的应用，例如I2C。为防止闩锁行为，第1侧输出包含特殊缓冲器，可将逻辑低电平电压调节为0.64V，并且输入逻辑低电平阈值比输出逻辑低电平电压至少低50mV。第2侧具有不调节逻辑低电平输出电压的传统缓冲器。ADuM1253的额定工作环境温度范围为-40°C至+125°C，采用8引脚窄体SOIC封装。
ADuM1253在隔离器的1侧和2侧均具有独立的1.71V至5.5V电源。该器件的工作频率高达2MHz，每侧21µA超低待机电流非常适合用于电池供电系统。Analog Devices ADuM1253为第二侧上的热拔插连接提供无干扰总线连接，方法是在连接第1侧和第1侧之前，先对总线引脚进行预充电，然后监控总线状态是空闲总线还是检测到I2C停止条件。
特性
- 低VOL(MAX) 可实现更高的I2C器件兼容性
- 0.69V（1侧）
- 0.4 V（2侧）
- 超低功耗，延长电池寿命，142μA时每通道（典型值400kHz）
- 宽的独立的VDD1/VDD2 电源范围支持更多逻辑电压电平，并支持电平转换，两侧电源均为1.71V至5.5V
- 热插拔2侧I/O可防止数据损坏，初始2侧在总线空闲或停止状态下连接
- 高达2MHz SCL的双向I2C数据传输
- 强大的电流吸收能力可实现更低的RPULL-UP 值，达到更快的总线速度
- 5mA（1侧）
- 50mA（2侧）
- 数字信号的稳固电气隔离
- 持续耐压 (VIOWM)：445VRMS
- 承受±10kV浪涌，符合IEC 61000-4-5
- 4 mm爬电距离和电气间隙
- 安全和法规批准（申请中）
- IEC 60747-17，630VPEAK，增强的VIORM
- UL 1577，3000VRMS 持续1分钟
- IEC/EN/CSA 62368-1
- IEC/EN/CSA 61010-1
- CAN/CSA-C22.2第14-18号
- 8引脚窄体SOIC封装
- 符合RoHS标准
应用
- 隔离的I2C/SMBus接口
- 电池管理系统
- 以太网供电 (PoE)
- 电机控制系统
规范
- 隔离电压：445VRMS
- 电源电压范围：1.71V至5.5V
- 工作电源电流: 270µA
- 传播延迟时间：93.7ns
- 工作温度范围：-40 °C至+125 °C
- 湿度灵敏性等级(MSL) 3级

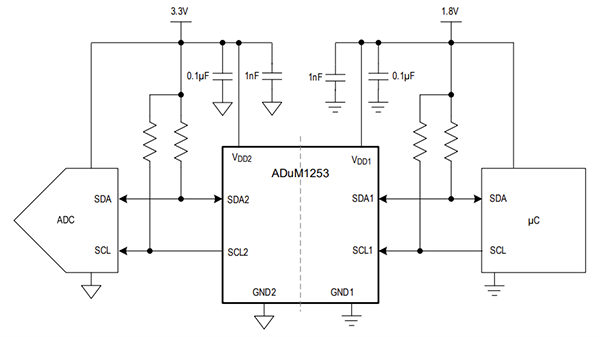

简化应用方框图

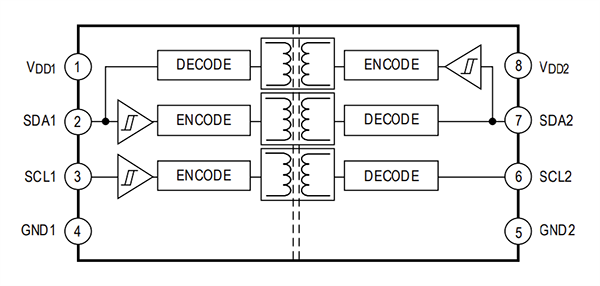

功能框图
