Analog Devices ADuM3123隔离式
精密栅极驱动器Analog Devices ADuM3123 4A单通道栅极驱动器采用Analog Devices iCoupler®技术开发，旨在提供精密隔离解决方案。 利用高速CMOS与单芯片变压器技术，ADuM3123提供优于脉冲变压器和栅极驱动器组合等替代器件的出色性能。
ADuM3123栅极驱动器采用3V-5.5V输入电压工作，可与低压系统兼容。 与采用高压电平转换方法的栅极驱动器相比，ADuM3123器件在输入与输出之间具有真电流隔离优势。 输出相对输入的连续工作电压高达380Vrms。 这种能力使得ADuM3123栅极驱动器可以在很宽的正或负切换电压范围内，可靠地控制IGBT/MOSFET配置的开关特性。
|
特性 - 4.0A输出短路脉冲电流
- 隔离工作电压
- 高频运行：1MHz（最大值）
- 3.3V至5V输入逻辑
- 4.5V至18V输出驱动
- 欠压闭锁 (UVLO)：2.8V VDD1
- 精密的定时特征
- 互补金属氧化物半导体 (CMOS) 输入逻辑电平
- 高共模瞬态抑制：25kV/μs
- 高结温运行：125°C
- 默认低电平输出
- 安全及管制认证（进行中）
- CSA器件验收通知5A
- VDE符合性证书（进行中）
- DIN V VDE V 0884-10 (VDE V 0884-10): 2006-12
- 最大工作绝缘电压 (VIORM) = 560V（峰值）
- 窄体、8引脚SOIC
应用 - 开关电源
- 隔离式栅极双极晶体管 (IGBT)/MOSFET栅极驱动器
- 工业逆变器
|

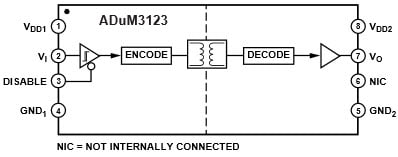

功能框图
 |
EVAL-ADuM3123评估板 Analog Devices EVAL-ADuM3123评估板有助于设计人员评估ADuM3123 iCoupler 4A隔离式精密栅极驱动器的特性。 该评估板的设计允许设计人员使用不同的功率器件评估ADuM3123。
