Analog Devices Inc. ADuM4137隔离式IGBT栅极驱动器
Analog Devices Inc. ADuM4137隔离式IGBT栅极驱动器采用iCoupler®技术，可在输入信号和输出栅极驱动器之间实现隔离。ADuM4137专门优化用于驱动绝缘栅极双极晶体管 (IGBT)。ADuM4137可为过流事件、远程温度过热事件、欠压锁定 (UVLO) 和热关断 (TSD) 提供隔离式故障报告。ADuM4137包含一个用于外部MOSFET的米勒钳位控制信号， 可通过单轨电源在栅极电压降至低于2.0V（典型值）和高于GND2时实现可靠的IGBT关断。可以在进行或不进行米勒钳位操作的情况下使用单极二次侧电源工作。
如果开启后栅极电压未在允许的时间内 (tDVL) 上升到内部阈值 (VDVL) 以上，该器件的低栅极电压检测电路可触发故障。ADuM4137提供现场温度编程功能，设有两个温度传感器引脚，可通过器件一次侧的串行端口接口 (SPI) 总线，对IGBT的系统温度进行隔离式监控以及检测二极管增益和偏移。可以对特定的电压偏移、温度检测报告频率和重要延迟进行编程。
特性
- 6A峰值驱动输出能力
- 内部关闭NFET，导通电阻：<0.95Ω
- 内部打开PFET，导通电阻：<1.18Ω
- 分裂式发射器过流检测
- 具有栅极检测输入的米勒箝位输出
- 隔离式故障输出
- 隔离式温度传感器回读
- 传播延迟
- 上升：105ns（典型值）
- 下降：107ns（典型值）
- 最小脉冲宽度：70ns
- 工作结温范围（−40°C至+150°C)
- VDD1和VDD2 UVLO
- ASC输入
- 8.3mm爬电距离
- 安全和法规批准
- 5kV rms，持续1分钟，符合UL 1577标准
- CSA元件认可通知5A
- DIN V VDE V 0884-10 (VDE V 0884-10): 2006-12
- VIORM = 849 VPEAK（增强/基本）
- 符合汽车应用类AEC-Q100标准
应用
- MOSFET/IGBT栅极驱动器
- 光伏(PV)逆变器
- 电机驱动器
- 电源

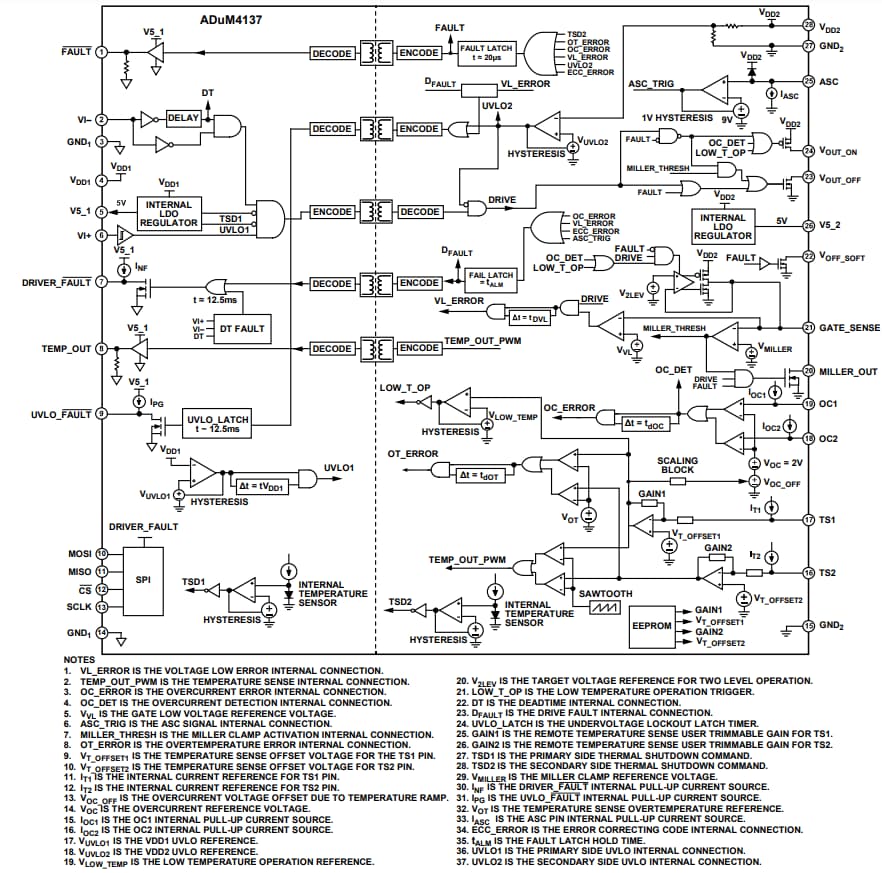

框图
发布日期: 2019-04-05
| 更新日期: 2023-09-11
